Hubmotor-Statorpole: | 12 pol 24 pol 36 pol | Ausgang der Wicklung: | 7 Minuten für 2 Statoren (zwei Arbeitsstationen) |
---|---|---|---|
Arbeitsplatz: | Einzel- oder Doppelstation Option | Automatisierungsart: | 90 Prozent. |
Maximaler Füllfaktor für Schlitten: | Bei der Hubmotorwicklung ist die Höchstbelastung von 68% | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |

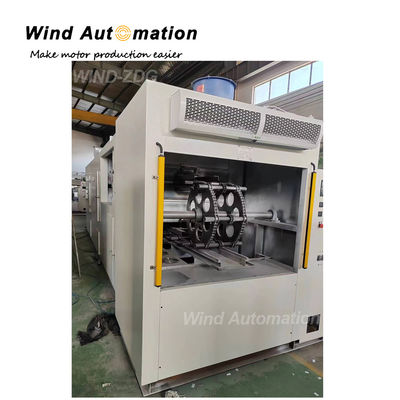

Elektrische Fahrzeugwickelmaschine für elektrische Dreiräder 36Slots 48Slots 54Slots Hub Motors
Doppelstation E-Bike PMDC Radmotor Wicklung Bürstenlose Hub Motor Stator Wicklung muti Spulen Wicklung Maschine
Wickeln Sie die 15 parallele Drähte bis zu 0,51 mm mit 6,8,10,12,14,15 parallele Drähte für unterschiedliche Spannungsmotoren wie 24,36,48,62V
Für 36Slots 48Slots 54Slots Hub Motors
Diese Art von Nadelwickler wird verwendet, um Spulen für offene Spaltstatoren, lineare Statoren, insbesondere Statoren mit schmalem Spalt, aber hoher Spaltfüllrate zu winden.2 Arbeitsstationen oder 3 Arbeitsstationen verbessern die Maschinenleistung und den Produktionszyklus erheblich.
(1) Spezifikation
Arbeitsplatz | 2 |
Stator OD | Maximal 400 mm |
Länge des Stapels | Maximal 100 mm |
Statorgewicht | Maximal 3 kg |
Drahtbereich | 00,1-0,8 mm |
Drehgeschwindigkeit | 600 Rpm |
Macht | 8 KW |
Luftquelle | 00,4 bis 0,7 MPa |
Stromversorgung | AC 380±10, 50/60HZ |
Abmessung | 1100 x 800 x 2000 mm |
Gewicht | 900 kg |
(2) Anwendung
Es eignet sich für verschiedene Arten von offenen Schlitzstatoren mit hoher Schlitzfüllrate.
(3) Merkmale
Freundlich gestaltete Bedienoberfläche
2 Arbeitsplätze für die synchrone Wicklung
Hohe Effizienz und Produktion
Präzise Servoantriebssteuerung der Drahtzufuhr
Hohe Qualität des Wickelvorgangs
Geschwindigkeit ohne Ladung bis 600 r/min
Bereitstellung eines individuellen Dienstes
(4) Anwendung
Elektrofahrrad, Elektro-Dreifahrrad, PMDC-Radmotor, Hubmotor,
Radmotor,elektrische Roller,mit einer Leistung von mehr als 50 Watt
(4) Vorteile
Vollautomatische Wicklung der Statoren |
Wirbeln, Indeksieren, Wickeln von parallelen Drähten mit Effizienz
|
Wickeln von Muti-Draht |
Wickelvorrichtung mit Spannungsrahmen kann parallele Drähte sicherstellen
Wickeln verhindern, dass sich das Gewebe verdreht.
|
Spezielles Werkzeug |
Präzise Werkzeuge sorgen für die Wicklungsqualität und können geändert werden
leicht für Statoren
|
Max. Draht gehandhabt |
0.51mm (AWG24)
|
(5) Technische Daten des Stators
Stator OD:40-265 mm
Kernlänge: 6 bis 75 mm
Anzahl der Schlitze: maximal 63
Maximale Anzahl der Kabel, die gleichzeitig gewickt werden: 15 Stück (in der Regel 6,8,10,12,14,15 Bündel Drähte)
Zykluszeit für die Statorwicklung: 54 Schlitze, 11 Stück Draht für eine Einmalwicklung, einschließlich Be- und Entladen,
Es dauert 7 Minuten für 2 Stück Stator Rund 130 Stück/Schicht (8 Stunden)
(6) Hauptdaten
PLC: DELTA
Servomotor mit Windung: MITSUBISHI
Servomotor mit Index: MITSUBISHI
Servomotor für die Anordnung von Drähten: MITSUBISHI
HMI: DELTA
Knöpfe:
Fragen und Antworten:
1- Wie wird die Motorradwickelmaschine das Indizieren durchführen: manuell oder automatisch?
Automatische Indizierung durch Mitsubishi Servomotor
2Wie wird der Motorstator des E-Bikes während des Wickelvorgangs befestigt?
Mit pneumatischer Vorrichtung
3. Welchen Durchmesserbereich von Kupferdraht kann Ihre Maschine ausführen (Mindest- und Höchstmenge)?
Was die muti-Spulenwickler gemacht hatte, ist 0,51mm mit 6,8,10,12,14,15 parallele Drähte
4Welchen Bereich von Stapellängen kann die Wickelmaschine bewältigen?
Stator Stapellänge 6 bis 75 mm
5. Ist es möglich, den Kupferdraht während oder nach der Wicklung zu drücken und zu verdichten?
Die Wickelköpfe ragen maximal 15 mm von beiden Seiten des Stapels heraus.
Die Hub-Motor-Wicklungsmaschine WIND-HMW nur Wicklung, keine Funktion zum Drücken und Kompaktmachen,
und wenn die Maschine kompakt abwickelt, ragen die Wickelköpfe maximal 15 mm von beiden Seiten des
Stack kann sichergestellt werden
6Hat die Maschine eine Beschränkung in der Größe der Breite des offenen Schlitzes?
Ja, 2mm ist absolut in Ordnung, um in unserer Maschine WIND-HWM
7Wie viele Proben benötigen Sie, um die Wickelmaschine in Ihren Anlagen anzupassen?
Um die 4 bis 5 Statorproben.
8Wie hoch ist die Maschine auf dem Arbeitsbereich des Bedieners?
Höhe 750 mm
9Haben Sie eine Maschine für einen ähnlichen Stator hergestellt?
Ja, wir hatten 12 Stück Wicklmaschine geliefert, die in diesemHersteller von E-Bike Motoren
10Wie wird die Anzahl der Drehungen pro Spule geändert?
Bitte setzen Sie die Anzahl der Drehungen Parameter auf dem Touchscreen
11Wie wird der Stator während des Wickelvorgangs an die Maschine befestigt?
Ist es möglich, verschiedene Längen und verschiedene Formen der Motorradwelle zu haben
Der Stator wird während des Wickelns durch eine pneumatische Vorrichtung an die Maschine befestigt.
Bei unterschiedlicher Motorform können Werkzeuge in einer Stunde gewechselt werden
Wenn nur verschiedene Stapellängen, mechanische Anpassung ist einfach
