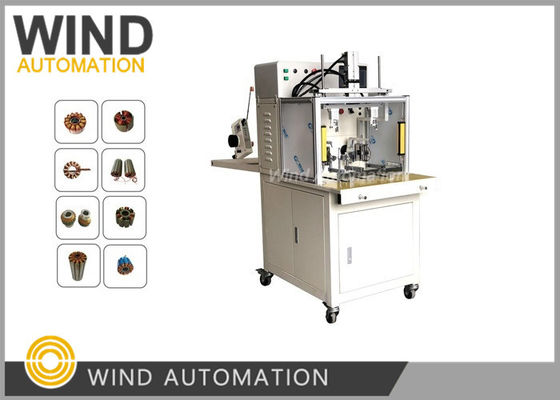

Ventilator Motor Stator Flyer Wicklungsmaschine für Bürstenlose Outrunner 2/4/6 Stangen Motor

Ventilator Motor Stator Flyer Wicklungsmaschine für Bürstenlose Outrunner 2/4/6 PolarmotorWIND-HMW-205S

Anwendung:

Vorteile:

Parameter:

Durchmesser des Drahtes: 0,10 bis 0,60 mm

Betriebsoption: automatisch

Automatische Wicklung, automatische Indexierung, automatische Wicklungsanordnung, automatisches Klemmen und Schneiden

Stator-Schlitz Nr. : 2 bis 24 Schlitze (andere Schlitze auf Maß)

Wellenverschiebung: 60 mm

Stromversorgung: AC220V 50/60Hz

Gewicht: ca. 350 kg

Abmessungen: 1260 ((L) x 650 ((W) x 1150 ((H) mm

Stator OD 0,433'', Höhe 0,157'', Drahtgröße AWG36, 40 Drehungen

Eigenschaften des bürstenlosen Motors:

1.Größe

Wenn Sie sich für einen bürstenlosen Gleichstrommotor entscheiden, sehen Sie viele ähnliche Modelle, wie 2216, 2814 und so weiter.

Die beiden oberen Zahlen sind der Außendurchmesser des Stators (mm) und die letzten zwei Zahlen die Statorhöhe (mm).

je größer der Außendurchmesser und die Höhe des Stators, desto größer der Kern des Stators und desto mehr die Anzahl der

Natürlich, je größer die Motorstatorgröße, desto größer die

Wir haben eine Menge Energie, aber je schwerer das Gewicht ist.


Wenn ein Motor 2216 ist, ist der Außendurchmesser des Stators 22 mm und die Statorhöhe 16 mm.

Durchmesser und Statorhöhe sind proportional zur Leistung des Motors und offensichtlich ist die 2218 höher

Die Größe des Modells muss größer sein als die der 2212 des Motorstators, und die Leistung von 2218 muss größer sein als die von 2216.

kann die Leistung zwei der beiden Motoren mit dem gleichen OD sehen, aber dies ist im Allgemeinen für den gleichen Stator Durchmesser

Dies gilt auch für die Verringerung der Verzögerung durch die Verringerung der Verzögerung der Verzögerung.

Der Außendurchmesser des Stators ist nicht derselben wie der des Modells.

Es ist zu beachten, daß sich diese Dimension auf den Stator selbst bezieht, nicht auf die Größe des Motors, die Dicke des

Die Motorhülle, die Form der Wärmeableitung, die Höhe der Basis und so weiter, die alle die

Außengröße des Motors, so dass die Beurteilung der Leistung mit der Statorgröße standardisiert und zuverlässig ist

als die der äußeren Größe.

2.Anzahl und Stangenzahl der Motor-Slots

1) Anzahl der Schlitze (N): Anzahl der Rillen im Statorkern.

Motor, also ist die Anzahl der Rillen ein Vielfaches von 3.

2) Anzahl der Pole (P): Anzahl der magnetischen Stähle auf dem Stator, der Magnet muss in Paaren verwendet werden

der Nordpol und der Südpol, und die Zahl der Polen soll gleich sein.

Die Schlittennummer und Pole-Nummer des Motors sind direkt als die Zahl der Schlittennummer N Pole geschrieben

Zahl P, wie 12P14N, was die Bedeutung des 14ten Pols des 12ten Platzes ist.

3) Merkmale der Anzahl der Schlitze und der Anzahl der Stangen

a. Die Anzahl der Schlitze (N) und die Anzahl der Stäbe (P) sind umgekehrt proportional zum Höchstwert

Geschwindigkeit,

Je geringer die Anzahl der Schlitze (die Anzahl der Stangen), desto höher ist die optimale Drehzahl des Motors.

Zum Beispiel ist die höchste Geschwindigkeit von 9N12P höher als die von 12N14.

b. In demselben Fall der Anzahl der Schlitze (N) ist die Anzahl der Stäbe (P) proportional zum Drehmoment.

Je größer die Zahl, desto größer das Drehmoment.

c. Unter normalen Umständen erhöht sich die Anzahl der Schlitze (N) und die Zahl der Stangen (P).

Frustration (der kleinere Motor wird ein Gefühl von resistenter Frustration verspüren, wenn der Motor nicht mit

Die Theorie der Motor-Vibration wird weniger sein, aber weil die Schlitze sind schwer zu tun.

Aktive Balance.

3.KV

Der KV-Wert des bürstenlosen Motors wird als Drehzahl / V definiert, was bedeutet, dass die Eingangsspannung

Die Brushless-Motoren werden mit einer um 1 Volt (V) erhöhten Drehgeschwindigkeit (Umdrehung/Minute) ausgerüstet.

Bei dieser Definition folgen Spannung und Leerlaufgeschwindigkeit einer strengen linearen Verhältnisbeziehung und sind

Konstanten, unabhängig von der Beziehung zwischen Betriebsspannung, Spannung und Drehzahl des Motors.

4Stator-Laminations- und Wicklungszeichnungen

Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
