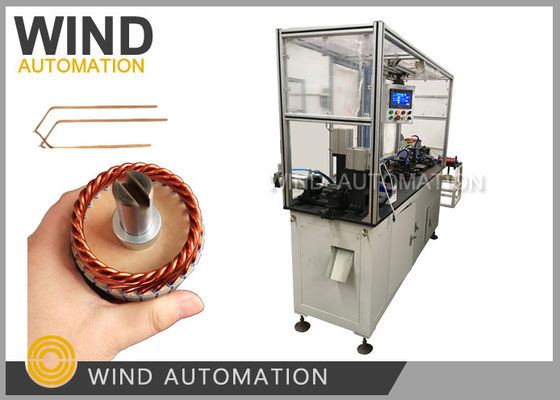

Starter- und Alternator-Haarspin-Wicklungsmaschine
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Kritischer Faktor: | Geformte Haarnadel entsprechen Rüstung ID, OD, Höhe | Arbeitsplatz: | Kombinierte Maschine |
|---|---|---|---|
| Größe des gehandhabten Drahtes: | 3 mm, AWG9 | Herstellung von Haarnadeln: | Schneiden, Entmahlen und Formen |
| Zykluszeit: | Die Zykluszeit für 1 kleine Nos Magnetdraht ist 2,5 s bis 3 s | HS-Code: | 84798110 |
| Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
Start- und Alternator-Auto-Leiter-Draht-Haarspin-Wicklungsformmaschine WIND-AWF
(1)Anwendung:
Starrer und Generator-Autoteile, Starter für Fahrzeuge mit geringer Leistung
(2)Vorteile:
|
Zykluszeit der Haarnadel |
Die Zykluszeit für kleine Magnetdraht ist 2,5 s bis 3 s pro Stück
|
|
Fütterungslänge |
mit einer Leistung von mehr als 1000 W
|
|
Herstellung von Haarnadeln |
Ausgerichtet, Zuführdraht, Schmelz entfernt (mittelfristige Drückdraht), geschnitten, geformt (drei Zylinder zum Schneiden, Formen und Drehen von U)
|
(3)Parameter:
Spannung: 380V
Druck: Min 0,5 MPa
Durchmesser von 1,8 mm bis 3,4 mm
Längen der Kabelzufuhr: 0~250 mm
Wirksamkeit: 2,3 s/pc
Leistung: 500 W
Gewicht: etwa 700 kg
Abmessungen: 1700mm*600mm*1650mm
(4)Ausstattung:
1Mitsubishi PLC, Weineway 10-Zoll Touchscreen.
2.Taiwan HIWIN Linearführer und -modul, Delta-Servomotorleitung.
3Taiwan Nicholas Präzisionsplanetenreduktor.
4Taiwan AIRTAC pneumatische Teile und Magnetventile.
Hairpin Formierung für Starter Armatur ist einer der Armatur Fertigungsprozess und unten Informationen sind erforderlich, um zu überprüfen, wenn Sie eine Anfrage senden
| 1. Formierte Leiterzeichnung | Um die Größe des Leiters und Winkel der R Größe zu überprüfen |
| 2Zeichnung für die Lamination der Armaturen | Zur Prüfung der Anpassung des geformten Drahtes, der maschinell oder von Hand in die Armaturenöffnung eingeführt wird |
| 3. Befestigungsmuster mit eingesetztem geformtem Draht | Überprüfung und Herstellung von Werkzeugen nach der tatsächlichen Probe |
Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
