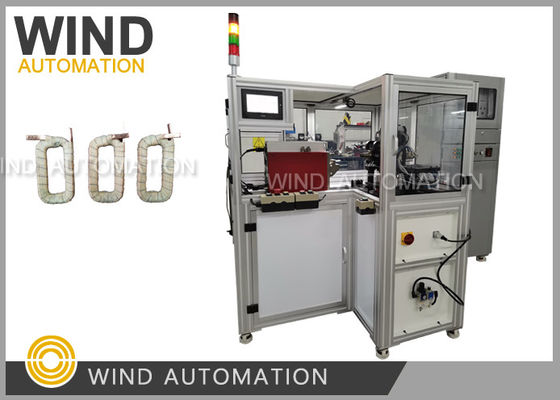

Ultraschallhaarspin Wicklmaschine für Feld Coi Blei Draht Schweißmaschine
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Winder-Station: | Zwei oder vier Stationen | Ständer Od: | ø10 ~ 120 mm |
|---|---|---|---|
| Stapelhöhe: | 10 ~ 100 mm | Draht-Größen-Strecke: | 0.1mm~1.0mm (AWG18 bis AWG38) |
| Automatisch: | Voll automatisch kann dünnes Draht dickes Draht | Maschinen-Farbe: | Weiß oder nach Kundenanforderung |
| Windgeschwindigkeit: | 60 RPM bis 600 RPM | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
Ultraschall-Wellen-Metallschweißen für Feld-Coi-Blei-Draht-Lötmaschine
(1)Anwendung
Metallmaterial
(2)Vorteile
1Der Schweißwiderstand beträgt 1/3 des gewöhnlichen Schweiß- oder Revetpressen-Verfahrens.
2. Keine Hitze verletzt die Werkstückoberfläche
(3)Parameter
|
Klammer |
L1A00A55 ((63mm)
L1A00A56 ((100mm)
|
|
Länge |
652.2mm (25,5 Zoll)
|
|
Größe |
329 mm (± 13,0 Zoll) Max bis
281 mm (~ 11,0 Zoll) Max Down
|
|
Breite |
Haltestelle Hauptkörper203mm ((8.0 in)
Basis 262 mm (~ 10,3 Zoll)
|
|
Gewicht |
27.1KGS ((60lbs)
|
|
Schlaganfall |
48 mm (ca. 1, 9 Zoll)
|
|
Länge der Werkzeugstrecke |
145 mm (5,7 Zoll)
|
(4)Merkmal
Technische Parameter der Anlage:
Nennleistung: 4 kW
Resonanzfrequenz: 20KHz + 300Hz
Amplitudeverstellbarer Bereich: 1um~ maximale Amplitude
Einstellbarer Druckbereich: 5 ~ 70psi
Schweißzeit: 0,5+0,1 s
Schweißzyklus: 1,8+0,3 s
Umrissgröße (Einheit: mm): 374 (L) X262 (W) X329 (H)
Gewicht des Geräts: 23 kg
Zylinderlauf: 48 mm
Parameter des Ultraschallgenerators:
Bedienoberfläche: Touchscreen
Leistung: 4 kW
Umrissgröße (Einheit: mm):564 (L) X444 (W) X142 (H)
Gewicht: 16 kg
Nennstrom: 22A
Nennspannung: 220V (Kunden stellen 220V + 10%~7% Strom zur Verfügung,
und in diesem Spannungsbereich kein Spannungsregler erforderlich ist).
andere Parameter:
Durchmesser der Luftröhre: trockene und saubere Druckluft 0,6 MPa. Durchmesser der Schnittstelle 8 mm
Spezifikation der Steckdose: große dreiringe Standardsteckdose
Kommunikationsschnittstellenformular: RS232/RS485
Schaltfläche der PLC:
Spezifikation: Doppelhorn und Horngröße
Die Länge der Verbindungsleitung des 4.3.6 Kontrollkasten und Rahmen ist 5M
Größe und Tag:
