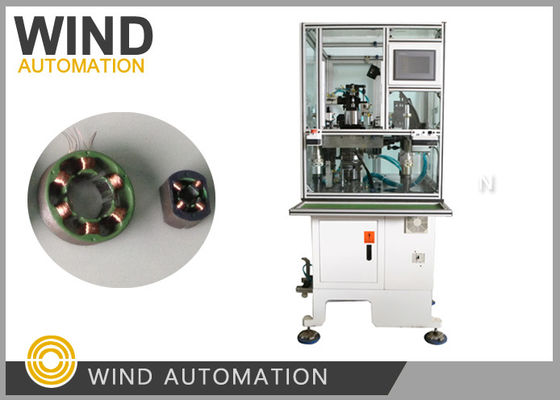

Pulverbeschichtete isolierte Statorspule Wickelmaschine Nadelwickler für bürstenlosen Motor
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Wickeldiagramm: | Nach dem Wickeldiagramm | Wickelnde Art: | Nadelwickelung anstelle von Flyer-Winder |
|---|---|---|---|
| Arbeitsplatz: | Ein-Station 3 Nadeln als drei-Station Winder | Windgeschwindigkeit: | 300 RPM bis 500 RPM je nach Wire Gauge |
| Automatisch: | Vollautomatisch | Maschinen-Farbe: | Weiß oder nach Kundenanforderung |
| Größe des Drahtes: | AWG 17, 1,2 mm | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
Pulverbeschichtete isolierte Statorspule Wickelmaschine NadelwicklerWIND-3A-TSM
Anwendung:
BLDC-Statoren mit Nadelwicklung für Drei-Phasen-Motoren wie Nähmaschinen, Klimaanlagen,
Kühlschrankkompressor,Wasserpumpe für Automobilanwendungen, Brennstoffpumpenmotor mit 6 Polen, 9 Polen, 12
Polen oder 18 Polen
Vorteile:
- Ich weiß.✔3 Nadeln Wind 3 Schlitze zur gleichen Zeit, breiter kann die Wicklung in3 mal für 9poles BLDC Stator beenden
- Ich weiß.✔ Kann Wind 6, 9, 12 Pole Statoren, die Multiples von 3 Slots ist
- Ich weiß.✔ Die Wicklungsgeschwindigkeit kann pro unterschiedlichen Drahtdurchmesser von 0,08 mm bis 1,2 mm eingestellt werden,
und schwere oder leichte Statoren, große oder kleine Stapelhöhe, haben eine gute Apation ohne Lamination
Eigenschaft:
Bürstenlose Motorstatorwickelmaschine WIND-3A-TSMist für die Herstellung von Mehrpole-Dreiphasestatoren ausgelegt
Seine kurvige Strecke ist quadratisch,Es wickelt und vermischt Kabel gleichzeitig und automatisch.
Die Schlitze, die Nadelwicklung, die Anordnung, die Indexierung, die Anbringung von Brückendraht, die Schnittdrähte sind vollautomatisch.
Parameter:
Durchmesser des Drahtes: 0,08 ~ 1,2 mm (AWG17 ~ AWG39)
Stator-ID: 15 bis 65 mm
Kernlänge: 7 bis 110 mm
Kurve Nr. 0-99999
Betriebsoption: Schrittweise/Automatisch
Statorpole: 6 Pole, 9 Pole, 12 Pole, 18 Pole (Anpassung)
Luftdruck: 5 bis 7 kg/cm2
Leistung: 2 kW, AC220V 50/60Hz
Gewicht: ca. 450 kg
Abmessungen: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
1Welche Art von Statornadelwicklung wählen wir für unseren Stator in der beigefügten Zeichnung aus?
Die Wickelmaschine WIND-3A-TSM mit Servo-Einrichtung für die Indizierung der Wickelanordnung
und Winkel-Swing-Cam-Gerät ist sehr geeignet für Wicklung Ihrer Stator in der Zeichnung,
Es ist sehr stabil bei der Wicklung von großen und kleinen Drähten, Hebe- oder leichten BLDC-Motorkompressorstatoren.
2.Können Sie auch die Wickelzeit unseres Designs schätzen,Wie viele Statoren können wir produzieren?
In einer Stunde?
Nach Ihren Wicklungsdaten Zahl der Kurven 27, Draht Durchmesser 0,8 mm,
Die Wicklungsgeschwindigkeit, die wir vorschlagen, ist 300 RPM, und es dauert ungefähr 1 Minute, um 1 PC Wunde Stator zu bekommen,
In einer Stunde kannst du mehr als 60 Stück bekommen.
3Wie lautet die Materialliste, die wir für die Maschinenspur bereitstellen sollen?
Für die Herstellung und Inbetriebnahme der Maschine sind folgende Muster erforderlich:
1Stator-Stack 5 Stück ohne Wicklung
2Wundstator 1 Stück
3Ein Kupferdraht reicht für 15 Statoren.
4Wie lösen wir das Problem, wenn wir Fragen haben, wenn wir mit der Maschine beginnen?
Sie können uns eine E-Mail schicken, Wind Automation kann Ihnen innerhalb von 24 Stunden antworten.
Unten ist ein Beispiel für Problemschießen,
Um die Maschine in die Startposition zu bringen, folgen Sie bitte den folgenden Schritten:
1- Drücken Sie "Handwerk" und heben Sie die Hauptspindel mit Aktion Nr.
2. Montieren Düsen, weil die relative Positon die Düsen brauchen
3. Anpassen der drei Schwenke pro PDF-Prozess
4. Nachdem alle Schwenke gut eingestellt ist, drücken Sie Notfall zu gehen, um zu Hause Position und Maschine wird beginnen, gut zu arbeiten
Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
