Ständer-Art: | BLDC-Stator mit sechs, neun und zwölf Polen | Wicklungsweg des Stators: | 3Phasenmotor U V W gleiche Wicklung |
---|---|---|---|
Arbeitsplatz: | Ein-Station drei Nadeln | Automatisierungsart: | Vollautomatisch |
Maschinen-Farbe: | Weiß oder nach Kundenanforderung | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |

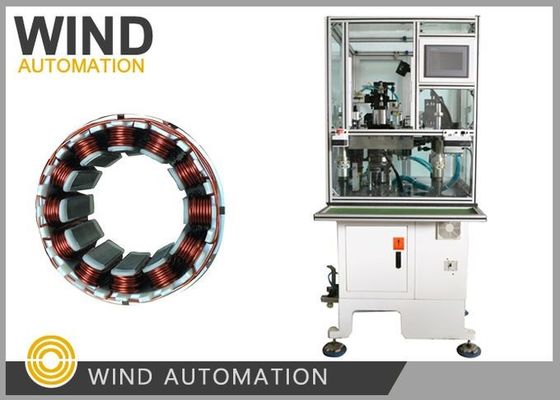

Maschinen zum Einwickeln von Schlitten Innerer Schlitz Bürstenloser Motor Stator Nadel Wickelmaschine Drei Nadeln pro Zeit
Diese Inslot-Wicklungsmaschine ist für die Herstellung von mehrpoligen 3-Phasen-Statoren mit einer schmalen Schlitzbreite, aber einer hohen Schlitzfüllrate ausgelegt.Außer für die automatische Anordnung, kann die Maschine automatisch Wickeln, Indexieren, Schichten und Beenden.
(1) Spezifikation
Durchmesser des Drahtes | 0.08 bis 1,2 mm |
Stator-ID | 19 bis 65 mm |
Länge des Stapels | 7 ~ 110 mm |
Abbiegen. | 0~9999 |
Bewegung | Schrittweise/Automatisch |
Anzahl der Schlitten | 6,9,12,18 (auf maßgeschneidert) |
Luftquelle | 5 bis 7 kg/cm3 |
Macht | 2 kW |
Stromversorgung | Wechselstrom 220 V, 50/60 Hz |
Gewicht | 750 kg |
Abmessung | 1600x1100x1400 mm |
(2)Anwendung
geeignet für verschiedene Arten von Statoren mit einer schmalen Schlitzbreite, aber einer hohen Schlitzfüllrate.
(3) Merkmale
Synchroner Wind 3 Schlitze
Dreh- und Angelbahn in Rechteckform
Präzisionsleistung der Nadelwicklung
Vollständig programmierbar
Kann hohen Wickelanforderungen entsprechen
Schnelle Umstellung der Werkzeuge
Wickelparameter nach verschiedenen Statoren einstellbar
(4)Konfiguration der Maschine
Mitsubishi PLC
Berührungsschirm
AIRTAC-Zylinder
Delta-AC-Servosystem und vierspindel synchrone Steuerungseinheit
Schmiersystem
(5) Informationen, die für diese Maschinenabfrage erforderlich sind
Es wäre besser, wenn der Kunde uns eine detaillierte Zeichnung einschließlich der folgenden Informationen schicken könnte.
1Statorzeichnung
2. Statorwicklung Zeichnung
3. Wickelverteilung Zeichnung
4. Sonstige technische Anforderungen
Wenn möglich, ist es besser, wenn der Kunde uns Proben schickt.
Tag: Nadelwickelmaschine, Inspaltwickelmaschine, BLDC-Wicklmaschine, Statorwickelmaschine, BLDC-Motor-Statorwickelmaschine
Teile Liste BLDC Motor Stator Wickelmaschine WIND-3A-TSM | |||
Teile | Name | Spezifikationen. | - Ich weiß nicht. |
1 | Spindelgurt | Htd8M-776 | 1pc |
2 | Anordnungsgurt | HTD8M-624 | 1pc |
3 | Gürtel | HtD5M-825 | 1pc |
4 | Sicherung | RTFördermittel | 2 Stück |
5 | Sicherung | RTFördermittel | 2 Stück |
6 | Magnetischer Schalter | Die in Absatz 1 genannten Angaben sind zu beachten. | 1pc |
8 | Keramikrad | ¥4 | 1pc |
Werkzeuge: | |||
1 | Allen-Schlüssel | 8 Stück | 1 Satz |
2 | Schlüssel mit offenem Ende | 13 bis 16 mm | 1pc |
3 | Schraubendreher | 4 Zoll. | 1pc |
4 | Schraubendreher Phillips | 4 Zoll. | 1pc |
5 | Schraubenschlüssel | 8 Stück | 1 Satz |
6 | Werkzeugkasten | 1pc | |
7 | Zangen für die Diagonale | 1pc | |
Einzelteile | |||
1 | Schlauchdrüse | 1pc |
