Wie man Elektrofahrrad Motorroller mit Stator Coil Wicklungsmaschine Wicklung
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Die Situation: | Neues | Bescheinigung: | Hauptteile CE |
|---|---|---|---|
| Arbeitsplatz: | Einzelne Station | Bewegungsanwendung: | mit einer Leistung von mehr als 50 kW |
| Automatisierungsart: | mit einer Breite von mehr als 20 mm | Maschinen-Farbe: | Weiß oder nach Kundenanforderung |
| Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |

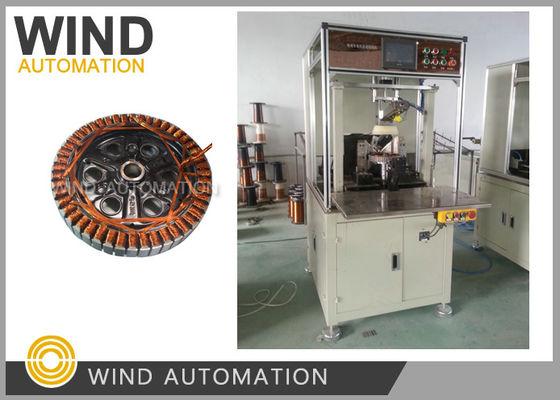

Wie man Elektrofahrrad Motorroller mit Stator Coil Wicklungsmaschine WicklungWIND-HMW-1M
Anwendung:
Elektrische Fahrräder, Hubmotoren, Radmotoren, Outrunner-Motoren, BLDC-Motoren
Vorteile:
1Die Durchlaufrate der Hubmotorwicklung liegt bei 98% bis 99%, d. h. bei der Herstellung von Hubmotoren darf nur 1 bis 2 Stück ausfallen.
2. Selbst entwickeln mechanische Spannung, eine Spannung kann Serveral Drähte zu handhaben
3.Das Bedienpersonal sollte mit Betrieb und Inbetriebnahme vertraut sein, einen guten Maschinensinn haben,
Technische Daten:
| Stator OD | 198mm, 207mm, 226mm, 254mm, 262mm | Anpassung an die Spannung des E-Bikes |
| Statordicke | Min. 14 mm Max. 35 mm | |
| Durchmesser des Drahtes | 00,3 mm bis 0,6 mm | SWG24, 0,56mm ist üblich |
| Anzahl der Drehungen | 4 zu 8 Kurven | Stator-Spulen, Wickeln, Drehungen, die an die Leistung angepasst werden |
| Anzahl der Schlitze | Nicht spezifiziert | Normalerweise 48 bis 54 Schlitze |
| Anzahl der parallelen Leitungen | mit einer Breite von nicht mehr als 20 mm | |
| Zykluszeit | 5 bis 7 Minuten pro Stück | |
| Dicke des Isolationspapiers | 00,18 mm bis 0,20 mm | Auch die Isolierungsmethode der Statorpulverbeschichtung |
| Veränderung im Laufe der Zeit | 20 min Max. einschließlich Hardware und Software | |
| Ein gewundener Weg |
Drei-Phasen-Y-Verbindung. Zwei Sinuswellen |
Zum Beispiel:Für einen 198mm OD (7,8 Zoll in Radmotor) Hubmotor, Stator Slots ist 51 Slots, Wickelweg 3-3-3-4-4 |
| Luftdruck | 0.4-0.7MPa | |
| Stromversorgung | 3 Phasen 380 V, 50 Hz | |
| Macht | etwa 3 kW | |
| Durchführungsquote | 98% bis 99% | Produktion 100pcs, nur 1pc oder 2pcs erlauben nicht gut |
| Vorlaufzeit der Produktion | 2 Monate |
Hauptkonfiguration:
|
Steuerungssystem |
ChinaPLC
|
|
Servosystem |
Japan MitsubishServosystem
|
|
Spannungssystem |
Servomotor mit konstantem Drehmoment, konstante Spannung
|
