Produktdetails:
Zahlung und Versand AGB:
|
Die Situation: | Neues | Bescheinigung: | Hauptteile CE |
---|---|---|---|
Arbeitsplatz: | Einzelne Station | Bewegungsanwendung: | mit einer Leistung von mehr als 50 kW |
Automatisierungsart: | mit einer Breite von mehr als 20 mm | Maschinen-Farbe: | Weiß oder nach Kundenanforderung |
Nach Verkäufen: | Ingenieure für die Auslandservice für Maschinen |

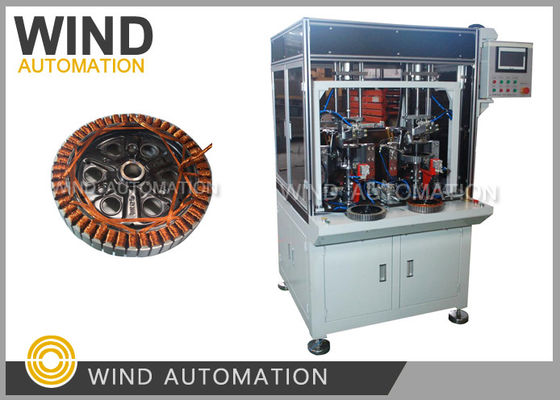

Hubmotor Wicklungsmaschine Elektrofahrrad BLDC-Motor E-Bike Muti Spulen WinderWIND-HMW-1M
Anwendung:
Elektrische Fahrräder, Hubmotoren, Radmotoren, Outrunner-Motoren, BLDC-Motoren
Vorteile:
1Die Durchlaufrate der Hubmotorwicklung liegt bei 98% bis 99%, d. h. bei der Herstellung von Hubmotoren darf nur 1 bis 2 Stück ausfallen.
2. Selbst entwickeln mechanische Spannung, eine Spannung kann Serveral Drähte zu handhaben
3.Das Bedienpersonal sollte mit Betrieb und Inbetriebnahme vertraut sein, einen guten Maschinensinn haben,
Technische Daten:
Stator OD: 198mm, 207mm, 226mm, 254mm, 262mm
Statordicke: 30 und 35 mm Min. 14 mm, Max. 35 mm
SWG: 24 SWG, 0,56 mm (0.3mm- 0.6mm)
Anzahl der Dreh- / Spulen: 4 ~ 8
Anzahl der Schlitze: keine Anforderung, normalerweise 48 bis 54 Schlitze
Zahl der parallelen Drähte: 13 bis 16
Zykluszeit: ca. 5 Minuten Max / pc
Die Dicke des Isolationspapiers beträgt 0,18 ~ 0,20 mm
Druck der Luftquelle:0.4-0.7MPa
Stromversorgungsspannung: 3 Phasen 380V±10% 50Hz
Leistung: ca. 3 kW
Veränderung im Laufe der Zeit: maximal 10 min einschließlich Hardware und Software
Wicklungsweg:
Hauptkonfiguration:
Steuerungssystem |
ChinaPLC
|
Servosystem |
Japan MitsubishServosystem
|
Spannungssystem |
Servomotor mit konstantem Drehmoment, konstante Spannung
|
Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
