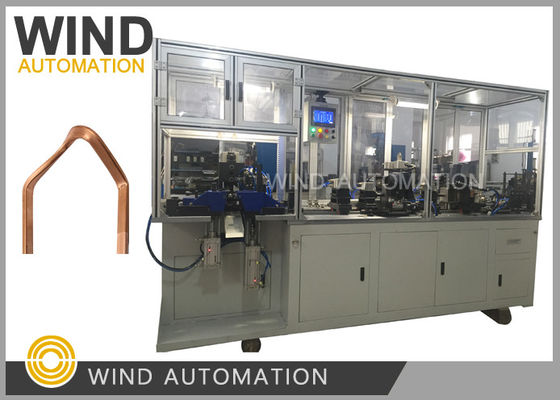

Rechteckdrahtformmaschine mit Spaltmethode ohne Schlag
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Kritischer Faktor: | Geformte Haarnadel entsprechen Stator ID,OD,Höhe | Arbeitsplatz: | Kombinierte Maschine |
|---|---|---|---|
| Größe des gehandhabten Drahtes: | 3 mm*8 mm, AWG9 AWG1 | Herstellung von Haarnadeln: | Schneiden, Entmahlen und Formen |
| Zykluszeit: | Die Zykluszeit für Draht beträgt 3 bis 5 Sekunden | HS-Code: | 84798110 |
Rechteckdrahtformmaschine mit Spaltmethode ohne Schlag WIND-HF-BX
(1)Anwendung:
Starter für Fahrzeuge mit niedrigem Einsatz
(2)Fragen und Antworten zur Stanzformmaschine:
|
Frage: Wie wird der Schal am Spulenrand während des Stiftformprozesses geformt? (Schnittmethode oder Pressenmethode)
|
|
|
Antwort: Chamfer wird nach dem Entfernen des Emails und vor dem Schneiden mit Schlagschnitt durchgeführt, da Ihre Spule durch Spaltung gebildet wird |
|
|
|
|
Antwort: Die Gesamtlänge der gebildeten Nadel wird festgelegt |
|
|
Frage:Wie hoch ist die Wiederholbarkeit der Spulenlänge bei der Pinformung? |
|
|
Antwort:Die Länge wird durch Servomotor gesteuert, es ist eine konstante Länge mit Wiederholbarkeit |
|
|
Frage: Bestätigen Sie die Wiederholbarkeit der Spulenlänge in Form von Werten wie 0,1 oder 0,2 mm. ? |
|
|
Antwort:Toleranz der geformten Spulenlänge +/- 0,2 mm |
(3)Parameter:
Kern-Slots-Abdeckungsbereich: 72-Slots, 84-Slots, 96-Slots
(4)Ausstattung:
1Mitsubishi PLC, Weineway 10-Zoll Touchscreen.
2.Taiwan HIWIN Linearführer und -modul, Delta-Servomotorleitung.
3Taiwan Nicholas Präzisionsplanetenreduktor.
4Taiwan AIRTAC pneumatische Teile und Magnetventile.
Eingabe:
Rechteckige Spulenrolle (WIND-HF-BX mit automatischer Speiseeinheit für Spulenrolle).
Ausgabe:
mit einer Breite von mehr als 20 mm
Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
Größe und Tag:
Maschine für Kugellagerpressen,
Hydrauliklagerpresse
