Produktdetails:
Zahlung und Versand AGB:
|
Anwendung von Flachdraht: | Maschine zum Biegen von Drähten für Haarspangen | Arbeitsplatz: | Kombinationsmaschine zur Drahtformung |
---|---|---|---|
Größe des gehandhabten Drahtes: | Startflächige Drahtleiter unter 3 mm*8 mm | Herstellung von Haarnadeln: | Fütterung,Gleichstellung, Schneiden und Stanzformen, Entladen |
Zykluszeit: | mit einer Länge von 5 bis 8 cm pro Stück | HS-Code: | 84798110 |
Flachdrahtmotor mit Antriebsmotor für neue Energie: | 1 kW bis 150 kW | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |

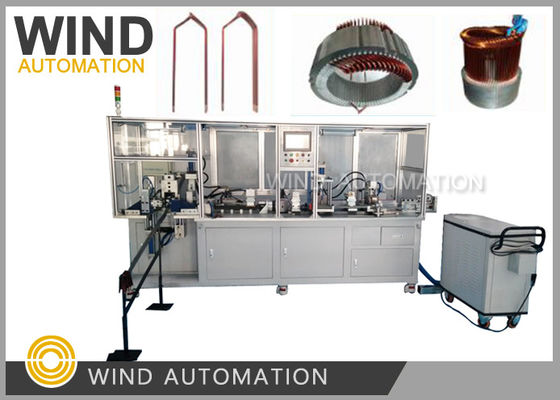

BSG Motor Haarnadel Formgenerator Leiter Draht biegen Maschine WIND-HF-BX
Haarnadelformmaschine aus flachem Kupferdraht ist für den neuen Energiemotor konzipiert,es automatisch die Rohspule ausrichten,Entfernen von Schmelz von vier Seiten durch Schleifen ((flache Oberfläche,Seite zugleich Chamfer), automatische industrielle Staubsauger-Saugung, Servomotorzufuhr, Erkennung, Schneiden, Formen,
Wirksamkeit: 4~5 s/pc (Länge 300 mm) 6~8 s/pc
Haarnadeltyp 1 Schichtleistung: 3500 Stück (8 Stunden)
Encoder überprüfen, ob Servomotor senden die gleiche Länge jedes Mal
Haarnadelbildung | Zusätzlich | Anmerkung |
Veräußerung |
Größe der Spulen zum Halten von Draht für die Windautomation für die Konstruktion des Wire dereeling-Geräts |
|
Ausgerichtet | ||
Schmelzstreife | Stripping-Methode kann nach der tatsächlichen Situation geschliffen oder geschliffen werden | |
Fütterungsanlage | Verschlüsselung | Die Zufuhrlänge kann auf dem Touchscreen eingestellt werden, gesteuert durch Servomotor |
Schneiden | Zylinder Druck zu steuern, kann auch Form Schneider | |
Ausgestaltung | Der Formwinkel, die Größe sollte der geeignete Stator sein, die Zeichnung ist nur zur Referenz | |
U-Bogen | Halten Sie eine Seite, drehen Sie die andere Seite | mit einer Breite von nicht mehr als 600 mm |
(1)Anwendung:
Elektroauto, Automobilindustrie, Flugzeuge, Neue Energie-Auto-Antriebsmotor,Lkw Flachdraht,
Bei der Nutzung von Elektrofahrzeugen für Automobilhersteller.
(2)Vorteile:
Neuen Energiemotor Haarnadel-Zykluszeit |
Ungefähr 4 bis 5 Sekunden pro Wurzel (Drahtlänge 300 mm)
|
Fütterungslänge |
mit einer Leistung von mehr als 1000 W
|
Herstellung von Haarnadeln |
Flachdrahtgelenk, ebenen emaillierten Entfernen, Seitemaille
Entfernen, automatischer Staubsauger, Servozufuhr, Erkennung,
Schneiden und Formen
|
(3)Parameter:
Stromversorgungsspannung: 3Φ-380V ± 10% 50H
Luftquelle Druck: 0,5 bis 0,7 MPa
Länge der Lackentfernung: 0~50 mm
WLAN-Zufuhrlänge: 150~400 mm
Zykluszeit: 6 bis 8 Sekunden für 300 mm Länge
Wird gehandhabt: 3*8 mm
(4)Ausstattung:
1Mitsubishi PLC, Weineway 10-Zoll Touchscreen.
2.Taiwan HIWIN Linearführer und -modul, Delta-Servomotorleitung.
3Taiwan Nicholas Präzisionsplanetenreduktor.
4Taiwan AIRTAC pneumatische Teile und Magnetventile.
5Schneider Electric Komponenten, Mingwei Schaltanlage.
6- Schweißregal, Oberflächenspray, Farbe: grau.
7Der gesamte Teil des Aluminiumrahmenrahmens, dreifarbiger Signalanzeiger.
8Der Formteil der Vakuumlöschbehandlung von Stahl.
9. zum Anmahlen eines Teils der Verwendung von hydraulischen Stanzverfahren, Stanzteil des Positionsregelgeräts
Einstellschraube, automatischer Vakuum.
10. Teil der Verwendung von Zylinder-Punching abgeschnitten.
11. U-förmiger Teil des Zylinderstoßes.
12. 150-Liter-Hydrauliksystem eingestellt.
13. 3 kW automatischer Staubsauger-Set.
14Ein Satz automatischer Entlademaschinen.
