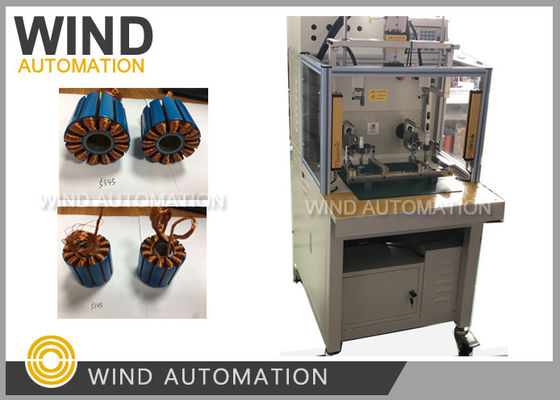

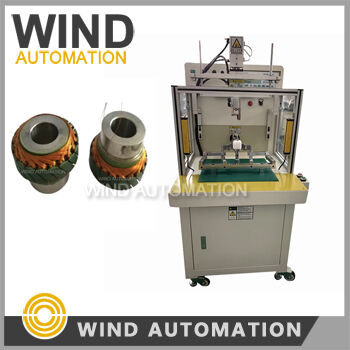

Bldc Pmac Stator Wicklmaschine 12 24 36 Zahnstränge Drahtflieger Wicklung
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Motortyp: | 12-Zähne 24-Zähne 36-Zähne Außenstator, Rotor, Armatur | Ein gewundener Weg: | LRK-Wicklung kann auf CNC-Controller CNC300 eingestellt werden |
|---|---|---|---|
| Arbeitsstation: | Einfache oder doppelte Station | Wicklungsgeschwindigkeit: | 300 Drehzahlen pro Drehzahl |
| mit einem Durchmesser von mehr als 10 mm: | mit einem Durchmesser von mehr als 10 mm | Ständer Od: | 160 mm (6,30") |
| Motorwicklung: | BLDC- und PMAC-Statoren,Pumpe,RC-Modellflugzeugmotoren,Stator,Flugzeug, Drohne, | Nach dem Verkauf: | Ingenieure stehen für die Wartung von Maschinen im Ausland zur Verfügung |
| Hervorheben: | Maschine zum Aufwickeln von Flugzeugen,Bewegungswickelmaschine |
||
Strangwickel-Flugwickler Wicklung 12-Zahn 24-Zahn 36-Zahn BLDC und PMAC Stator WIND-HMW-205D
Anwendung der Statorwickelmaschine:
Stator-Flugwickelmaschine Wicklung Outrunner BLDC Motoren Statoren wie
BLDC und PMAC, Modellstator, Lüfterstator, Deckenventilatorstator,
Spielzeugmotor, Skateboard-Radmotor-Stator, Großer Außentor,
Drohnenstator, Flugzeug, Flugzeughelikopter-Motor-Outrunner-Stator
RC-Modellflugzeugmotoren
Flugwickler Fragen und Antworten:
1. Wie viel Platz benötigt der Wickler zwischen den Zähnen und zwischen zwei benachbarten,
vollständig gewickelten Zähnen?
Die Flugwickelmaschine benötigt 2,8 mm zwischen den Zähnen für 27 Litzen, 0,28 mm Größe,
Also sind 4 mm Schlitzbreite ausreichend
2. We benötigen Informationen über die minimalen und maximalen Abmessungen für Statoren,
wie das Werkzeug für jeden Stator-Typ geändert/hergestellt werden muss
Da Sie verschiedene Stator-Typen haben können, ist der Einzelschachtwickler WIND-HMW-205S geeignet,
Die minimalen und maximalen Abmessungen für Statoren OD reichen von 12 mm (0,48 Zoll), 12 Schlitze,
und 160 mm (6,30 Zoll),
3. Unser Ziel ist es, Statoren zu wickeln, die höchstwahrscheinlich zwischen (Durchmesser) 80 mm und 350 mm liegen,
Stapelhöhe 15...100 mm
WIND-HMW-205S ist für kleine Statoren mit einem Außendurchmesser unter 160 mm ausgelegt,
Er ist nicht geeignet, größere Statoren zu wickeln,
Wie ein Auto kann nicht als LKW funktionieren,
Ein anderer Maschinentyp, WIND-HMW-1M, ist für die Wicklung von E-Bike-Radmotoren,
dieser Wickler ist für große Radmotoren von Elektrofahrrädern ausgelegt,
Flugmodelle Statorwickelmaschine Vorteile:
| Wicklungsart |
CNC-Flugwickler schneller als Nadelwickler
|
| Intelligente Maschine, einfach zu wechselndes Werkzeug |
Eine Maschine, die kundenspezifische Wicklungsschemata durchführt, mit denen Sie verschiedene kv-Werte in Ihren Prototypen und Kleinserien testen können. Eine Wickelmaschine wie die WIND-HMW-205D könnte viel Zeit sparen, indem sie kundenspezifische Wicklungsschemata von einem Hersteller bestellt. |
| Outrunner-Motoren Statorgröße |
Von 2 bis 24 Schlitzen, andere Schlitze werden kundenspezifisch gefertigt, der kleinste Außendurchmesser, den die Statorwickelmaschine wickeln kann, beträgt 12 mm (0,48 Zoll), 12 Schlitze, gezeigt im unten abgebildeten gewickelten Statorfoto
|
| Einzelader oder Mehrfachader |
Kann Statoren mit einer Ader oder parallelen Adern wickeln
|
| Mehrfachader-Handhabung |
30 Adern mit 15 Spannern
|
Bürstenloser Motor Outrunner Stator Flugwickelmaschine Parameter:
Drahtdurchmesser: 0,10~0,60 mm (AWG18 ~ AWG23)
Betriebsoption: Auto
Automatisches Wickeln, automatisches Indexieren, automatische Wicklungsanordnung, automatisches Spannen und Schneiden
Stator-Schlitz-Nr.: 2 bis 24 Schlitze (andere Schlitze kundenspezifisch)
Drahtverschiebung: 60 mm
Stromversorgung: AC220V 50/60Hz
Gewicht: ca. 350 kg
Abmessungen: 1260(L)x650(B)x1150(H)mm
Steuerung: CNC300
Der Zweck dieser Wicklungen ist es, ein Magnetfeld zu erzeugen, wenn ein Strom durch sie fließt
Es gibt verschiedene Arten von Wickelmaschinen, von einfachen manuellen Zuführmaschinen bis hin zu komplexen
Computer-Numeric-Control (CNC) Maschinen. Einige der gebräuchlichsten Anwendungen für Wickelmaschinen sind Spulen
Wicklung, Seilwickelung und kontinuierliche Wicklung. Viele Industrien nutzen diese Geräte,
einschließlich Elektronik, Stator-, Rotor- und Ankerproduktion von Motoren und Drahtindustrie.
Unten aufgeführte Muster und Zeichnungen werden für die Maschinenherstellung und Inbetriebnahme benötigt:
1. Statorstapel 5 Stück ohne Wicklung
2. Gewickelter Stator 1 Stück
3. Kupferdraht 1 Rolle, ausreichend für die Wicklung von 10 Statoren
4. Stator-Laminierungszeichnung und Wicklungszeichnung
Bitte klicken Sie auf den untenstehenden Link, um das Video des Strangwickler-Statorwicklers anzuzeigen
