Vollautomatische Motorwickelmaschine 8kw Zähnewicklung für beschichtete Statorstapel
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Zustand: | NEU | Achse: | 4 Achse |
|---|---|---|---|
| Arbeitsstation: | Eine Station/Doppelstation | Wicklungsgeschwindigkeit: | Max. 400 Dreh/min. je nach Wire Gauge, Statorgröße |
| Automatischer Typ: | Vollautomatisch | Maschinenfarbe Motor Wicklung: | Weiße oder pro Kunde Anforderung |
| Bewegungswicklung: | Zähnenwicklung für überzogenes Statorstapel oder Kunststoffkappen | After Sales: | Ingenieure stehen für die Wartung von Maschinen im Ausland zur Verfügung |
| Hervorheben: | Maschine zum Aufwickeln von Flugzeugen,Bewegungswickelmaschine |
||

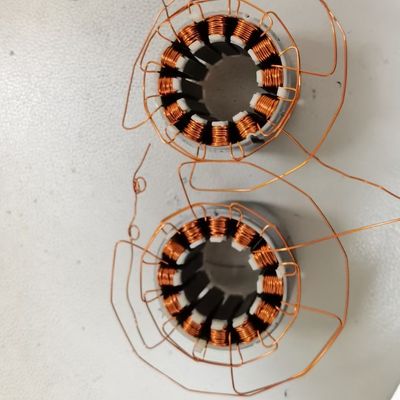

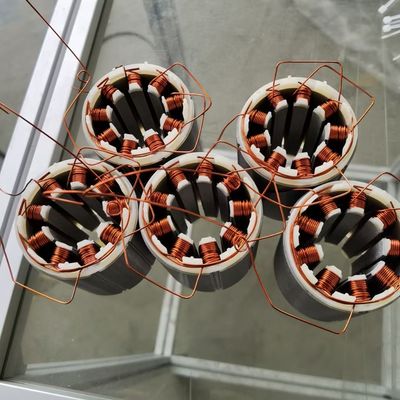

Stator Winding Machine To Make Coils On Teeth Elektrostatische Beschichtung der Schlitze WIND-BLDC
Stator Teeth Winding Machine Anwendung:
Make coils on teeth for inslot stator such as 36 slots stator,
Stator WindmaschineParameter:
| Modell | WIND-BLDC-2,4 |
| Winding Stack | Inslot stator |
| Bahnhof | Einzelne Station |
| Durchmesser des Drahtes | 0.1-1.2mm ((according to stator slot filling rate and slot width) |
| Stator Größe | Outer diameter: Max 230mm (9.055'') Innerer Durchmesser:Min.10mm (0.394'') Stack weight:Max 10KG (lbs) Stack length:Max 100 mm (3.94 ′′) |
| Programm-Einstellung |
Der maximale Schritt beträgt 200 Schritte. Das Systemprogramm speichert 10 Sets, was größer ist als der Speicher, der vom Computer hochgeladen und mit unbegrenztem Speicher heruntergeladen werden kann.
|
| Windungsgeschwindigkeit | Max.400rpm ((according to wire size,stack length and stator size) |
| Achse | 4 axis |
| Gesamtleistung | 8 kW |
| Eingabe | AC380V ±10%3 Phase 50/60Hz |
| Luftquelle | 0.4 ~ 0.7Mpa |
| Maschinengröße | Über 1000 ((W) × 800 ((D) × 1800 ((H) mm |
Frage und Antwort:
1. Was ist die Wicklungszeit von unten Brushless Motors?
Der Stator hat einen 230 mm äußeren Durchmesser.
Der innere Durchmesser ist 167.2 mm.
Die Länge des Stators ist von 10 mm bis 100 mm, aber jetzt haben wir Bestellungen für einen 10 mm langen Stapel.
Es gibt 40 Drehungen pro Zähne mit 4 Drähten mit einem Durchmesser von 0.4 mm parallel.
Zykluszeit: Foder winding each stator mentioned above it cost 10 minutes per piece Das kostet 10 Minuten pro Stück
2Müssen wir die Elektrostatische Beschichtung der Schlitze verwenden, um Ihre Maschine zu benutzen?
The machine is designed per your biggest stator length, für so einen großen Stator, muss es sehr schwer sein
mindestens 5KGS, also während des Wickels, müssen wir einen Reduktor hinzufügen, um das Wickeln glatt und nicht beeinflusst zu lassen,
Es gibt 40 Drehungen pro Zähne mit 4 Drähten mit einem Durchmesser von 0.4 mm parallel.
Ihre Drähte und Wendungen sind zu viel für den Slotbereich.
Die oben liegende Wire wird die unten liegende Wire drücken,
Up layer wire wird fallen,
Wind Automation Suggestion:
1Wir schlagen eine Isolationskappe vor und wir können die Kappe entwerfen.
If the winding demonstration shows that insulation cap is necessary Wenn die Winding Demonstration zeigt, dass die Isolation Cap notwendig ist
You may refer to the Sie können sich auf die36slots elektrostatische Beschichtung Stator Winding Machinevideo,
Es ist die gleiche Winding Way wie deine, aber es haben sehr wenig Wendungen (weniger als 30 Wendungen)
2. Wenn Sie nicht wollen, um die Tools zu investieren, um die Plastikkappen und
Das Material sollte 155 Grad Celsius widerstehen
Can you use 0.7mm to 0.8mm single wire statt von
using 2 wires with 0.56 mm diameter or 4 wires with 0.4 mm diameter
- Ich weiß.
Below samples and drawing are needed for machine manufacturing and commissioning: Nachfolgend sind Beispiele und Zeichnungen für die Herstellung und Inbetriebnahme der Maschine erforderlich:
1.CAD drawing of stator lamination for checking slot filling rate Das ist ein CAD-Drawing für die Lamination von Statoren
2. Winding diagram
3. Copper wire 1 roll genug für das Wickeln 2pcs Stators
4. Hat der Stator einen Positionierungs-Slotting-Platz
Hauptteile
| - Nein. Ich weiß nicht. | Name | Marke | Anmerkung |
| 1 | PLC | YASKAWA | |
| 2 | Servomotor | YASKAWA | |
| 3 | Berührungsschirm | Weinview | |
| 4 | Sensor | OMRON | |
| 5 | Elektrische Einheiten | Schneider | |
| 6 | Pneumatische Einheiten | Xinchen | |
| 7 | Kugellager | NSK | |
| 8 | Schraubguide | HIWIN | |
| 9 | Zeitgurt | Türen | |
| 10 | Stromversorgung | Mean Well | |
| 11 | Spannungssensor | Die Daten werden von den zuständigen Behörden übermittelt. | |
| 12 | Verringerer | Nidec-SHIMPO | Heave stator benötigen Motor Reduktor |
Bitte klicken Sie auf das Bild unten, um ein Video von 36 Slots Stator Winding Machine zu sehen
This needle winding machine with four axis servo device can winding, indexing, put the wire, demolding automatically, kann die Nadel wenden, den Draht einstellen, den Draht abziehen, den Draht abschalten, den Draht abschalten, den Draht abschalten, den Draht abschalten, den Draht abschalten, den Draht abschaltenThe standard type is flexiable to change tooling for BLDC stator with OD below 120mm (4), wenn der Standardtyp flexiabel ist, um Werkzeuge für BLDC-Stator mit OD unter 120mm zu ändern.72'), ID 10mm (0.39'') bis 100mm(3.94'), Höhe 100mm(3.94'), Max-Stator-Stackgewicht:3KGS (6.6 lbs)
