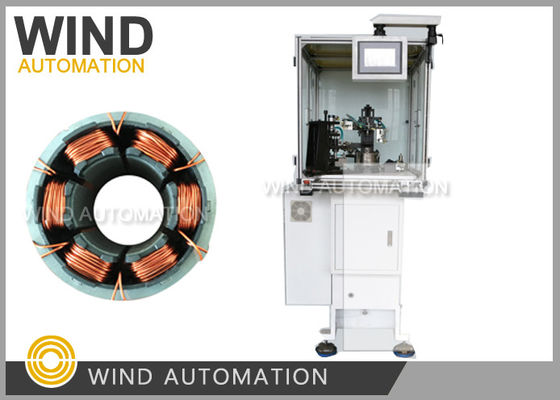

Wire Taping Motor Stator Wicklungsmaschine Muti Slots Nadel Wicklungsmaschine vollautomatisch
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Ständer-Art: | BLDC-Stator mit sechs, neun und zwölf Polen | Wicklungsweg des Stators: | 3Phasenmotor U V W gleiche Wicklung |
|---|---|---|---|
| Arbeitsplatz: | Ein-Station drei Nadeln | Automatisierungsart: | Vollautomatisch |
| Maschinen-Farbe: | Weiß oder nach Kundenanforderung | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
| Markieren: | Bürstenlose Motorwicklung,Bewegungswickelmaschine |
||
1 Minute/PC China Automatischer BLDC-Motor Stator Wickelmaschine Innerer Winder WIND-2C-TSM
Anwendungsbereich der Stator-Windemaschine:
Klimaanlage-Kompressor, Kühlschrank-Kompressor, der mit 3 Nadeln gleichzeitig gewunden werden kann.
6 oder 9 oder 12 oder 18 PoleDrei-Phase Bürstenloser Motor Stator 3Phase ABC Wicklung genauso.
Stator Winding Maschine Vorteile:
|
Mechanische Bewegung von
Düse wie im Bild unten
gezeigt |
Durch eine Kammausrüstung angetriebene Düse, die die Kurven wickelt und sich dann bewegt
DrahtDurchmesserentfernung, um die Anordnung durchzuführen, um eine hohe Schlitzfüllung zu erreichen
Rate, Der Stator bleibt während der Wicklung stehengeblieben und trifft nicht auf die Düse.
|
|
Wellenmessgerät |
Breiter Kupferdraht Anpassungsbereich von0.08 ~ 1,2 mm (AWG17 ~ AWG39)
besonders geeignet für das Wickeln von Drahten mit einem Durchmesser von etwa 0,8 mm(AWG20)
|
|
Eine Station |
Drei Düsen, die sich gleichzeitig wickeln, fungieren als drei-Stations-Stator-Windler
und beiGleichzeitig eine Station Stator Winder haben keine Synchronisation
Ausgabeund erwerbenEine intelligente Maschine, die nicht viel Platz einnimmt.
|
Stator-WindemaschineParameter:
Durchmesser des Drahtes:0.08 ~ 1,2 mm (AWG17 ~ AWG39)
Stator-ID: 15 bis 65 mm
Kernlänge: 7 bis 110 mm
Kurve Nr. 0-99999
Betriebsoption: Schrittweise/Automatisch
Statorpole: 6 Pole, 9 Pole, 12 Pole, 18 Pole (Customiz)Ebenfalls)
Luftdruck: 5 bis 7 kg/cm2
Leistung: 2 kW,AC220V 50/60Hz
Gewicht: ca. 450 kg
Abmessungen: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
Die automatische bürstenlose Statorwickelmaschine der Serie WIND-TSM eignet sich für die Wicklung verschiedener
Der emaillierte Draht wird direkt auf den Spuleckern gewundet.
Bei der traditionellen Methode der Wicklung der Statorspule und der Einbettung von Wicklungen werden die Kosten für die
die Anzahl der Spulen erhöht (in Verbindung mit der Ausfüllgeschwindigkeit der Elektromotor-Slots).
Der magnetische Fluss erhöht die Leistung des Motors.
Der Betreiber muss nur die
die Arbeit des Pflückens und Platzierens des Stators, wodurch die Arbeitsintensität des Bedieners verringert und
Die Maschine verfügt darüber hinaus über ein bedeutendes Funktionsmerkmal. Die Kupferdrahtdüsen sind
Bewegung nach dem Einstellungsparameter, so dass die Wunde Draht Paket ist kompakt, sauber und schön
Ich schaue.
|
Teile Liste BLDC Motor Stator Wickelmaschine WIND-2-TSM |
|||
|
Teile |
Name |
Spezifikationen. |
- Ich weiß nicht. |
|
1 |
Spindelgurt |
Htd8M-776 |
1pc |
|
2 |
Anordnungsgurt |
HTD8M-624 |
1pc |
|
3 |
Gürtel |
HtD5M-825 |
1pc |
|
4 |
Sicherung |
RTFördermittel |
2 Stück |
|
5 |
Sicherung |
RTFördermittel |
2 Stück |
|
6 |
Magnetischer Schalter |
Die in Absatz 1 genannten Angaben sind zu beachten. |
1pc |
|
8 |
Keramikrad |
¥4 |
1pc |
|
|
|
|
|
|
Werkzeuge: |
|
|
|
|
1 |
Allen-Schlüssel |
8 Stück |
1 Satz |
|
2 |
Schlüssel mit offenem Ende |
13 bis 16 mm |
1pc |
|
3 |
Schraubendreher |
4 Zoll. |
1pc |
|
4 |
Schraubendreher Phillips |
4 Zoll. |
1pc |
|
5 |
Schraubenschlüssel |
8 Stück |
1 Satz |
|
6 |
Werkzeugkasten |
|
1pc |
|
7 |
Zangen für die Diagonale |
|
1pc |
|
|
|
|
|
|
Einzelteile |
|
|
|
|
1 |
Schlauchdrüse |
|
1pc |
