Die Situation: | Neues | Drähte: | Parallele Drähte |
---|---|---|---|
Od-Größe: | 198 mm (7,79'), 226 mm (8,89'), 262 mm (10,31'). | Automatisierungsart: | Vollautomatisches Aufwickeln,Indexieren,Klammern und Schneiden |
Maschinen-Farbe: | Weiß oder nach Kundenanforderung | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
STATION: | Einzel- oder Doppelstation verfügbar | Wickelnde Art: | Flyer Winding statt Nadel Winding |
Markieren: | Maschine zum Wickeln von Deckenventilatoren,mit einer Leistung von mehr als 50 kW |

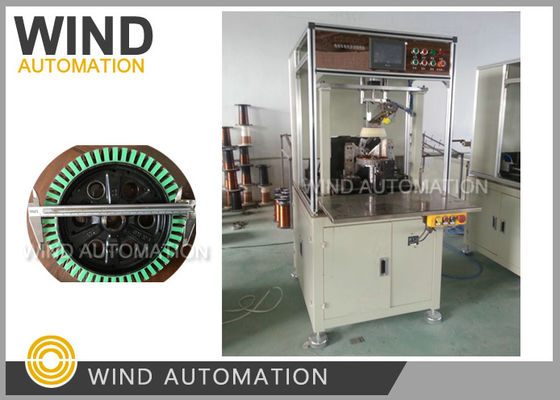

3KW Elektrofahrrad Drahtwickler Hub Motor Rad Motor Winder WIND-HMW-1M
Anwendung:
Große Statormotoren wie OD 198mm, 226mm, 262mm ((7.79' ~ 10.33'')
Elektrische Fahrräder, Hubmotoren, Radmotoren
Vorteile:
1- Drei-Achsen-Servo-System, die Wicklung, Indeksierung, Anordnung werden durch Mitsubishi Servomotor gesteuert
2- Flyer wickelt sich schnell.
3. Großer Außenstator, der den Außenstatordurchmesser von bis zu 266 mm abdeckt
4. Konstantes Drehmoment Servomotor, konstante Spannung
5- Sie haben viel Erfahrung mit Elektrofahrrädern bis 72 V.
Technische Daten:
Stator-Schlitze: keine Anforderung
Stator Außendurchmesser:198 mm, 226 mm, 262 mm
Schutzhöhe: 14-30 mm
Durchmesser des Drahtes: 0,3-0,6 mm
Anzahl der Drähte:1-13 Stück
Druck der Luftquelle:0.4-0.7MPa
Stromversorgungsspannung: 3 Phasen 380V±10% 50Hz
Leistung: ca. 3 kW
Frage und Antwort:
1.Wie erfolgt die Indizierung durch die Wickelmaschine: manuell oder automatisch?
Automatisch mit Mitubishi Servo-Gerät
2.Wie wird der Stator während des Wickelvorgangs befestigt?
Manuelle Belastung des Stators an die Welle und Drücken mit Abdeckung
3.Welchen Durchmesserbereich von Kupferdraht kann Ihre Maschine ausüben (Mindest- und Höchstmenge)?
00,3 mm bis 0,51 mm
4Welchen Bereich von Stapellängen kann die Wickelmaschine bewältigen?
Standardradmotor Wickelmaschine Drehscheibe Motor Stator Stapel Höhe10 mm bis 30 mm,
20 mm bis 50 mm (auf Anforderung)
5.Ist der Wicklungsprozess automatisch oder manuell?
Automatisch mit Mitubishi Servo-Gerät
6.Ist es möglich, den Kupferdraht während oder nach der Wicklung zu drücken und zu verdichten?
Verdichten Sie den Draht nach dem Wicklungsverfahren mit einer separaten Maschine
7.Hat die Maschine irgendwelche Beschränkungen in der Größe der Breite des offenen Schlitzes?
Min. offene Schlitzbreite>1,8 mm, in China Hub Motor Wicklung Schlitz offene Breite ist in der Regel2 mm, 3 mm
8.Welche Höhe hat die Maschine gegenüber dem Arbeitsbereich des Bedieners?
Betriebshöhe der Wickelmaschine 750 mm
9. Gibt es die Maschine Sensoren, um zu überprüfen, ob die Verdrahtung korrekt ist (z.B. Sensor zum
Überprüfen Sie, ob der Draht zerbrochen ist?
Maschinenpause und Alarm bei kaputtem Draht
10Haben Sie Maschinen, um den Radmotor nach dem Wickeln zu testen?
Ja, getrennte Prüfmaschine
11.Wie setzt man das Teil vor und nach dem Wickeln an die Maschine?
Es ist ein schwerer Radmotor von etwa 15 kg.
Wir haben nicht mit so einem schweren Stator umgegangen.Überlastung/Entladung muss manuell unter 5 kg durchgeführt werden.
Zum Beispiel ein 198mm OD Rad Motor Stator Gewicht um 2KGS
Hauptkonfiguration:
Steuerungssystem
|
Japan MitsubishPLC
|
Servosystem
|
Japan MitsubishServosystem
|
Spannungssystem
|
Servomotor mit konstantem Drehmoment, konstante Spannung
|
