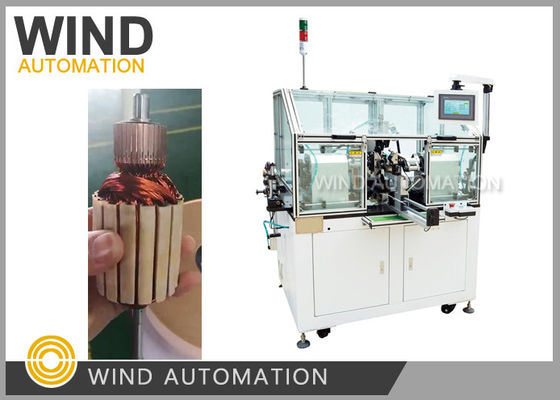

: Großes Bild : Automatische Armatur-Spule-Formmaschine mit Japan-Stil Wicklung Weg

Kontakt

Ausführliche Produkt-Beschreibung

Typ der Wicklung:	Verstärkungsschraubdraht	Typ des Motors:	Elektrowerkzeug, Bohrer, Hammer, Ranhura, Schleppschalter
Wickelnde Methode:	Doppelfliegerwicklung	STATION:	Einer Station zwei Flieger
Maschinen-Farbe:	Weiß oder nach Kundenanforderung	Nach Verkäufen:	Ingenieure für die Auslandservice von Maschinen
NCM-Nr. / HS-Code::	Maschine zur Spulenwicklung 8479811000
Markieren:	Bewegungsisolierungspapier , Einfügemaschine

Automatische Armatur-Spule-Formmaschine mit Japan-Stil Wicklung WIND-ST-TD2B

(1)Anwendung

Schlittenart, Aufsteiger-Kommutator PMDC-Armaturenwicklung

(2)Wettbewerbsvorteile

1. Schlitzekommutator sparen Kupferdraht, Armatur Spulenformmaschine sparen Arbeitskosten

2Größter Drahtmessgriff AWG16 (1.35mm)

3.Keine Notwendigkeit, mit einer speziellen Kommutator-Slotmaschine zu arbeiten

4. 98% Ertragsrate über gewährleistet, wenn die Qualität des Schlittenkommutators gut ist

5Bis jetzt ist es die beste Maschine in China für die Wicklung von Schlitz-Armaturen.

(3)Parameter

Stromversorgung	220 V, 50 Hz
EinwicklungSpindelmotor	Mitsubshi 1000W Servomotor
AnordnungMotor zur Verlagerung von Leitungen	Mitsubshi 400W Servomotor
Indexmotor	Mitsubshi 400W Servomotor
Durchmesser des Drahtes	0.45mm ~ 1.25mm (AWG16 ~ AWG45)
Ausrüstungsgehalt	70 bis 250 mm
Drehzahl der Spindel	0 bis 1500 Rpm
- Nein.	0-999
Luftdruck	00,5-0,7Mpa
Pneumatisch	Luftangriff

(4)Gebrauchsanweisung

Für Armaturenwickler ist das beliebte Gerät eine Doppelfliegerwickler

die auf beiden Seiten die Armaturenumschleife wickeln, um ein besseres Ausgleichsergebnis zu erzielen.

Es gibt verschiedene Arten von Kommutatoren im Armaturendesign,

Ein Typ ist der in Mischmaschinen, Mischmaschinen, Staubsauger, Bohrmaschinen weit verbreitete Hakentyp.

Der andere Typ ist der Riser-Typ, der auch als Schlitten-Typ-Kommutator bezeichnet wird und in Klingen verwendet wird.

Artikel	Name	Typ	Anzahl
1	Spindel-Rotationsgurt	165 L	1pc
2	Indekserung des Drehbandes	182XL	1pc
3	Gürtel	102XL	2 Stück
4	Sicherung	RTFördermittel	2 Stück
5	Sicherung	RTFördermittel	2 Stück
6	Keramikdrahtrad	¢6	2 Stück
7	Sensor	Die Ausrüstung ist ausgerichtet auf	1pc
8	Sensor	Die in Absatz 1 genannten Angaben sind zu beachten.	1pc
9	V-Lager		1pc
10		FDS016	1pc
11	Ausguss für Draht		1pc

Werkzeug
Artikel	Name	Typ	Anzahl
1	Innerer Sechseckenschlüssel	8 Stück	1 Satz
2	Öffnen Sie den Schlüssel	13 bis 16 mm	1pc
3	Schrauben mit Schlitten	1.5'	1pc
4	Kreuzschraube	4'	1pc
5	Schraubenschlüssel	8 Stück	1 Satz
6	Zwischenschrauben	aus rostfreiem Stahl	1pc
7	Diagonale Zangen		1pc
			1pc
