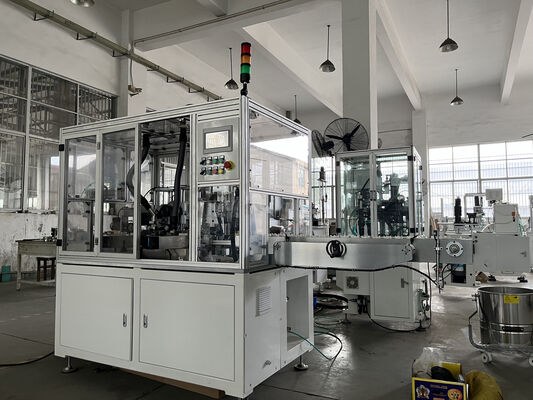

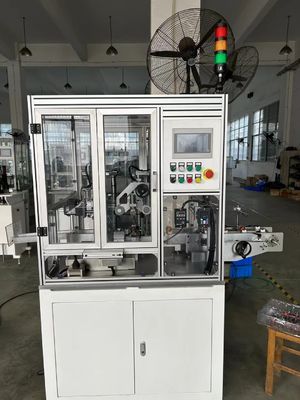

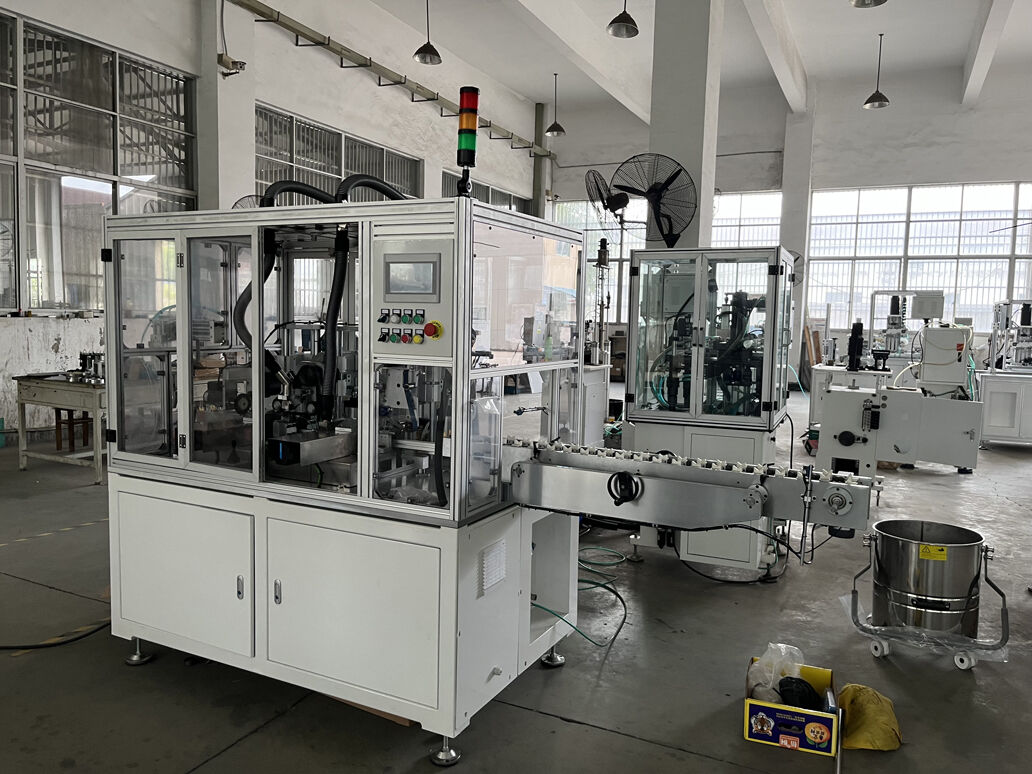

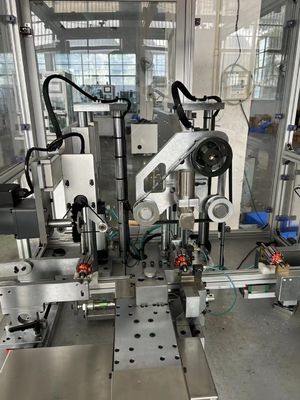

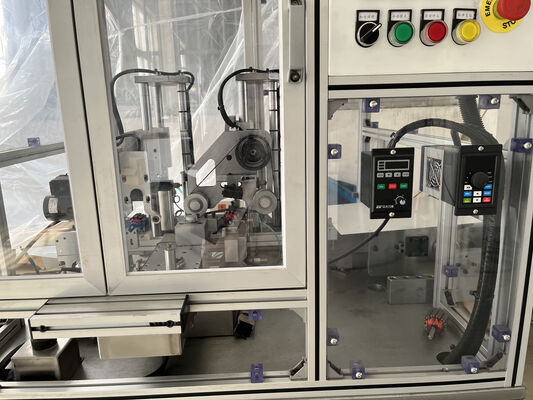

Laminationsdrehkommutator Drehmaschine auf der Automobilproduktionslinie

Armature-Montagelinie-Drehmaschine in automatischer Linie mit Nutenwellendrehen, Kollektor-Drehen,

Das Ziel der Drehmaschine ist das präzise Drehen des Kollektor-Bürstenbahn-Bereichs von relativ kleinen Motoren mit geringer Leistung,

Motoren mit geringer Leistung, Mini-Motorenrotoren, Starter-Kollektoren usw.

Präzises Drehen, Fräsen, Bearbeiten der Oberfläche des Kollektors, um ihn zu machenpoliert und glänzend,

Erreichen Sie eine gute, geeigneteOberflächenfeinbearbeitung, Rundlauf, um gut mit dem Kohlebürsten des Motors zu funktionieren.

(1) Wettbewerbsvorteile Vorteile der Drei-Achsen-Servo-Drehmaschine

1. Präzise mit Drei-Achsen-Servo-Steuerung

2. Kleinster Kollektor, der von der präzisen Drehmaschine bearbeitet wird:

    Gedrehter Fensterheber-Kleinkollektor-Außendurchmesser 7 mm, Wellen-Außendurchmesser 3,0 mm

3. Diese Drehmaschine kann bei Bedarf mit zwei Schneidwerkzeugen für unterschiedliche Drehrichtungen arbeiten

4. Das Drehstahl ist aus Diamantmaterial, auch die Werkzeughalter und Einsätze können kundenspezifisch angefertigt werden

     zum Drehen von Spezialmaterialien außer Kupfer und Aluminium

(2) Konfiguration der Kollektor-Drehmaschine

Z-Achse Mitsubishi Servo-System (Drehlänge)

X-Achse Mitsubishi Servo-System (Drehtiefe)

Y-Achse Mitsubishi Servo-System (Andrückarm)

Touchscreen: Mitsubishi

Taiwan TBI Kugelgewindetrieb

Taiwan Airtac Zylinder

(3) Spezifikation der Präzisions-Drehmaschine

Rundheit des Kollektors: ≤0,0035 mm

(abhängig vom Material des Kollektors des Benutzers, der Qualität der Ankerwelle und der Lagerqualität)

Rauheit: ≤Ra 0,4 (abhängig von der Qualität des Ankers des Kunden)

Anker-Außendurchmesser: Φ20~Φ100 mm (Kollektorseite < 100 mm)Wellenlänge: 32~250 mm

Wellen-Außendurchmesser: Φ3~Φ25 mm

Kollektor-Außendurchmesser: Φ4,3~Φ50 mm

Z-Achsen-Schneidvorschubgeschwindigkeit: einstellbar auf dem Touchscreen, stufenlos regelbar

Z-Achsen-Rücklaufgeschwindigkeit: im Programm eingestellt

X-Achsen-Schneidvorschubgeschwindigkeit: einstellbar auf dem Touchscreen, stufenlos regelbar

X-Achsen-Rücklaufgeschwindigkeit: im Programm eingestellt

Z-Achsen-Schnittlänge: einstellbar auf dem Touchscreen, maximal 4 verschiedene

Schnittlängen (maximal 30 mm)

Z-Achsen-Verfahrweg: maximal 80 mm

Produktionseffizienz: ganzer Zyklus ≤12 Sek./Stück (zweimaliges Schneiden)

Luftdruck: 4~6 kg/cm2

Spannvorrichtung: Diamant-V-Nut

Gesamtleistung: 2,5 KW

Maschinenleistung: 50/60 Hz AC220V ±10% (einphasig)

Entgratmaschine Leistung: 50/60 Hz AC230V ±10% (einphasig)

Staubsaugerleistung: 1,5 KW, 50/60 Hz AC380V ±10% (dreiphasig)

Gewicht: ca. 1.100 kg

Maschinenabmessungen: 1.300 mm x 900 mm x 1600 mm3
