Produktdetails:
Zahlung und Versand AGB:
|
Die Situation: | Neues | Welcher Teil dreht sich: | Das Drehen der Kommutatoroberfläche kann auch den Kommutator drehen oder |
---|---|---|---|
Arbeitsplatz: | Eine Station | Schneidmaschine Nr.: | Ein Schneider |
3 Achse: | 2 Achsen-Servomotor | Rundheit des Drehkommutators: | < 0,003 mm |
HS-Code: | 84581100 | ||
Markieren: | Drehmaschine mit Rotor,Drehmaschine |
Diamant-V-Halter und Diamant-Schneider-Kommutator Oberflächenschleifmaschine WIND-CT-TH4
Anwendung:
mit einer Leistung von mehr als 50 kW

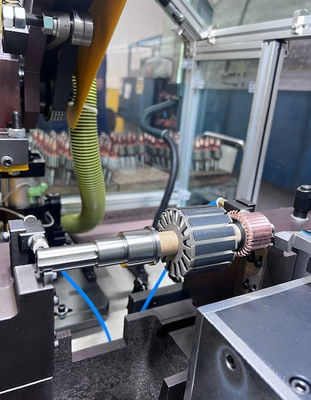

Der Drehprozess des Kommutators ist ein wichtiges Verfahren bei der Herstellung von Motoren, immer nach dem Schweißen
Vorteile:
Die horizontale und vertikale Zufuhr sind alle Delta-servo-gesteuert, hohe Effizienz, und gute Stabilität,
Es ist die fortschrittliche Präzisionsausrüstung für die Drehung der
Kommutator außerhalb der Oberfläche.
1. mit zwei Servoachsen,
X-Achse steuert die Drehlänge nach links nach rechts in horizontaler Position
Z-Achse steuert die Schleiftiefe in senkrechter Position
2. Kann den Kommutator OD und Riser OD der Automobilverstärkung drehen
Spezifikation:
1. Rundheit < 0,003 mm
2Oberflächenrauheit
3. Rüstung OD 20 ~ 80 mm
4. Wellenlänge:32~250mm (wenn länger maßgeschneidert sein muss)
5. Schacht Durchmesser: 2~18mm (kann individuell angefertigt werden)
6- Kommutator-OD: 4,3 bis 60 mm.
7. Stack OD: 20 ~ 110 mm
8. Schnittmenge:Rohschnitt Max.0,20 mm
9. Umdrehungsfrequenzmoduliert: 0~60Hz
10Schneidegerät: 1 mm bis 0,5 mm und Drehzahlverstellbar
11Schnittlänge: max. 50 mm
12Schnittzeiten: X-Achse kann bis zu 4mal, Z-Achse bis zu 4mal eingestellt werden
13Luftquelle: 5 bis 7 MPa
14. Stromquelle 220V 50/60Hz
15Maschinenleistung: 2,5 kW
Frage und Antwort:
1. Ist es möglich, beide Armaturenarten mit einer Maschine zu verarbeiten, oder bedarf es unterschiedlicher
Werkzeuge?
Ja, Sie können eine Maschine verwenden und es erfordert zwei verschiedene Arten von V-förmigen Diamant-Lösungen.
2Hat die Drehmaschine einen Speicher mit vorgegebenen Programmen für verschiedene Armaturen?
Bitte klicken Sie auf den Link unten, um das Video zu sehen.
Siehe auch: https://youtu.be/6IjY1ey-qr0
