Produktdetails:
Zahlung und Versand AGB:
|
Anwendung: | 12V, 24V Gleichspannungsbrustmotoren | Gleichstromversorgung: | Selbstentwickelte Gleichstromversorgung |
---|---|---|---|
Größe des Schmelzdrahtes: | von 0,01 mm bis 1,20 mm für Armaturen | Schweißkühlvorrichtung: | mit einer Leistung von mehr als 1000 Watt |
Anpassung leicht: | Das Schweißen und Einstellen ist für den Bediener einfach | Schweißen mit großem Drahtdurchmesser: | von 0,01 mm bis 1,20 mm für Armaturen |
Bruttogewicht: | 662KGS einschließlich Paletten | Fusionsqualität: | Sicherungsstrom, Sicherungszeit, Druck, Kontaktwiderstand |
Markieren: | Laserschweißmaschine,Ultraschallschweißgerät |

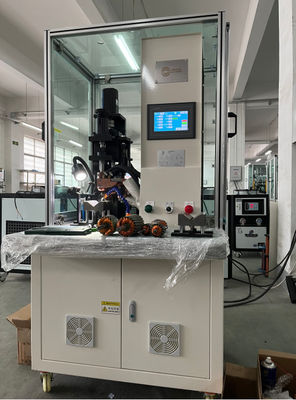

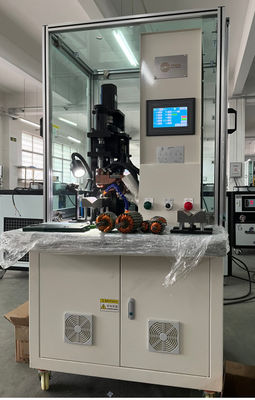

Gleichstromversorgung Spotschweißmaschine für Armatur-Kommutierungs-Fusion Hot Staking WIND-DC-CW003
(1)Anwendung:

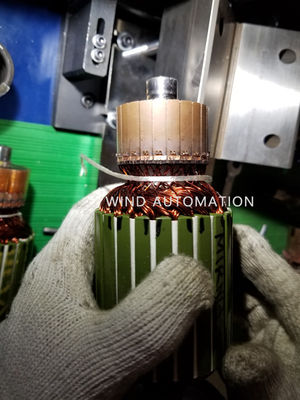

PMDC-Motorverstärkung mit Haken- und Riser-Kommutator
(2)Vorteile:
Fusionsqualität gewährleistet |
Selbstentwickelte Hochfrequenz 15KHz-Stromversorgung
Verschmelzungsqualität
|
Weite Anwendung |
KupferAnpassung der Drahtbreite von 0,01 mm bis 1,20 mm ((AWG44 bis AWG17)
|
Einfache Bedienung |
Einfach für den Bediener.
und WIND-DC-CW003 erhalten am häufigsten wiederholte Bestellung unter Schweißmaschine
|
(3)Die Geschichte des Star-Produkts:
Der erste Benutzer der beiden Maschinen WIND-DC-CW003 ¢s war ein Automotorhersteller, der
Dies ist ein sehr wichtiger Punkt, denn wir sind der Ansicht, daß es in diesem Bereich eine wichtige Rolle spielt.
Nach mehreren Monaten Tests fand der Benutzer das Schweißresultat und die Qualität
Ich habe die gleiche Schweißmaschine wie importiert und 3 Jahre später 1 Prozent mehr bestellt.
Einige Lieferanten sagten, sie benutzen
Hochfrequenz tatsächlich verwenden sie 2KHz, während Wind Automation 15KHz erreichen kann, mit echtem und reinem Gleichstrom
Stromversorgung, die eine konstante Schweißqualität gewährleistet!
(4)Fusionsmaschine Parameter:
Durchmesser des Drahtes: 0,01 ~ 1,2 mm
Schutzwert: 20~100 mm
Schutzhöhe: 10~100 mm
Kommutator OD:8~70 mm
Luftquelle: 5 bis 7 kg/cm2
Schweißleistung: 10 ~ 30 kW
Dreiphasige Wechselstrom 380V 50~60Hz
Gewicht: ca. 350 kg
Fusionsstromversorgung: Wind Automation selbst entwickelte Hochfrequenz 15KHz, 500~5000A
Kontrollsystem: Japan Mitsubishi PLC
Steuerung der Anzeige: Japan Mitubishi Servo-Positionierungssystem 7' Touchscreen
(5)Eigenschaft:
1) Kommutator-Spot-Schweißmaschine-Leiter-Hot-Stacking Fusion für dünne oder große Draht Hochfrequenz
Wechselrichterschweiß und Heißstapelkommutator mit kleinen großen Drähten, dünnen und großen Drähten, mit getrennten
Kühlwasservorrichtung (wirkt als Konditioniermittel)
2) Der Schweißvorgang hängt mit derUngsten-Stabfläche, Druck, Schweißzeit, Spannungs- und Stromwert
3) Armatur OD, Wellengröße hängt mit der Leuchte zusammen
Normalbereich der OD-Rüstung 20 bis 60 mm
Schacht unter 160 mm Schachtgröße
Fusionsmaschine FAQ (Wie wählt man eine geeignete Schweißfusionsmaschine für das Heißstapeln aus)
Ihre Frage geht darum, eine gleichmäßige und konstante Fusionsqualität für jedes Segment zu erreichen.
Die Gleichstromversorgungsmaschine mit hoher Anforderungsleistung ist gleichmäßig und konstant, kann sicherstellen, dass die Schweißqualität gleichmäßig ist,
Auf dem Maschinenparameter-Einstellbildschirm gibt es 6 Sektionen Schweißstrom und Zeit Einstellung für Armaturen mit vielen Haken wie 63 Haken,
und für einen 24 Haken Kommutator können Sie den Schweißparameter auf 3 Stufen teilen, indem Sie Bar. no. als 1 + 22 + 1 = 24 oder teilen Sie die Einstellung 1 + 1 + 1 + 2 + 3 + 16 = 24
unter Berücksichtigung der Aufwärmzeit für die Elektrostange und der tatsächlichen Situation,
In der eigentlichen Produktion hat ein Benutzer die Stangeinheit in Abschnitt 1 auf 24 gesetzt.
2Wie wird der Abstand zwischen den Elektroden gesteuert?
Die vorgeschlagene Entfernung beträgt etwa 1,5 mm bis 2 mm, sollte mehr als 1 mm sein, falls der Kommutator OD haben einige Unterschiede
Sie können durch eine 1,5 mm dicke Commidity als ein
3Wie wird der Druck, den die Elektrode auf den Haken ausübt, eingestellt und gesteuert?
Bei unterschiedlichen Druckgrößen der Druckfeder kann der Druck eingestellt werden, um die Grobkontrolle mit der Feder zu ermöglichen.
für leichte Steuerung mit Schraube oben
4.Gibt es eine Ladungszelle, um diesen Druck zu kontrollieren?
Ja, ich weiß.
Unsere hydraulische und Servo-Pressmaschine für Kommutator, Wellenplatzierung haben diese Art von Lastzelle, die Druck steuern und zeigen kann,
Wir werden das später auf die neue Fusionsmaschine mit Servo-Gerät Druck anwenden,
Dies gilt für den lokalen Motorhersteller, der zuerst gefordert hat.
5Was sind die Schritte des Fusionszyklus, wie wird jeder Teil dieses Zyklus eingestellt?
Fusion Zyklus ist Elektrode berühren Sie den Kommutator Haken, dann drücken Sie den Kommutator Haken, halten Sie den Druck und Freigabe
Bitte überprüfen Sie die Grafik des Fusionszyklus auf dem Schweiß Einstellung Foto
Dieser Zyklus hängt mit vier Faktoren zusammen:
der Elektroden- und Kommutatorhaken, der mit dem Gesichtsbereich in Berührung kommt,
Druckwert, Druckzeit, Schmelzspannung
Sie können einen besten Zyklus durch Teamarbeit dieser vier Faktoren bekommen,
Hohe Frequenz 15KHz sorgen für den reinen Ausgang Gleichstrom, während einige Fusionsmaschine 2KHz, 4KHz nicht hohe Frequenz
Der konstante Strom kann sicherstellen, dass jedes Segment ohne Zögern verschmolzen wird, so dass die Gleichstromversorgung schneller ist und Strom spart
6.Gibt es ein Warnzeichen für eine schlechte Verschmelzung?
Ja, die Maschine hat diese Funktion
Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
