Segmente Statorwickler für EPS-Hybridfahrzeuge

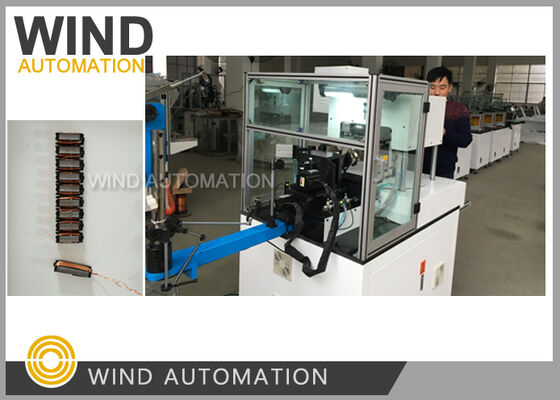

Segmente Stator Wickelmaschine für EPS Hybridfahrzeug-Automotor Wickler WIND-2-TDS

Anwendung:

Hoher Schlitzfüllfaktor

Vorteile:

1. Japanisches Design, hergestellt in China

2. Flyer-Wicklung Schnell

3. Drahtanordnung sauber und ordentlich

4. Zwei Köpfe gewährleisten, dass Be- und Entladen das Wickeln nicht beeinträchtigen

Technische Daten:

Drahtdurchmesser: 0,15~1,5 mm

Stator-ID: 15~260 mm

Statorpaket-Höhe: 7~60 mm

Windungszahl: 0~99999

Wicklungsgeschwindigkeit: 0~1500 U/min

Modus: Schritt/Auto

Druckluft: 5~7 KG/cm2

Maschinenleistung: 2,5 kW

1-phasig AC 220V 50~60Hz

Gewicht: ca. 600 kg

Abmessungen: 1150*2350*1500 mm

Hauptkonfiguration:

Die meisten frühen EPS-Motoren verwendeten Bürstenmotoren. Mit dem Fortschritt der Technologie verwenden immer mehr

Motorenhersteller fortschrittlichere und zuverlässigere bürstenlose Motoren. Der bürstenlose Motor

hat jedoch große Schwierigkeiten bei der Statorherstellung. Um die Rundheit des Innendurchmessers des

Stators zu gewährleisten und gleichzeitig den Schlitzfüllfaktor der Wicklung zu erhöhen, wird der Stator-Kern des Stator-Segment-

Kernblocks zu einem notwendigen Prozess für fast alle bürstenlosen EPS-Motorenhersteller.

Das folgende Foto zeigt eine kurze Beschreibung des Stator-Herstellungsprozesses des bürstenlosen EPS-Motors

Der Stator des Motors, der durch das Segmentverfahren hergestellt wird, weist eine ausgezeichnete Konsistenz und Produkt-

Genauigkeit auf. In den tatsächlichen Massenproduktionsanwendungen kann die Rundheit des Innenkreises

auf 0,03 mm oder weniger kontrolliert werden. Gleichzeitig werden aufgrund der direkten Wicklungsmethode der Widerstand und

die Induktivitätsbalance jeder Wicklung des Motors auf einem ausgezeichneten Niveau gehalten. Die hohe Qualität des

Stators bestimmt die hervorragende Leistung des EPS-Motors in Bezug auf Reaktionszeit sowie

Rastmoment und Drehmomentwelligkeit. Die Segment-Stator-Technologie wird zum Mainstream des Hoch-

Präzisionsmotor-Produktionsprozesses.

Bitte klicken Sie auf das Bild unten, um das Video anzusehen
