Produktdetails:
Zahlung und Versand AGB:
|
Die Situation: | Neues | Bescheinigung: | Hauptteile CE |
---|---|---|---|
Arbeitsplatz: | Eine Station | Maschinen-Farbe: | Weiß oder nach Kundenwunsch |
Dreiachsig: | Servovorrichtung der Achsen X, Y und Z | Rundheit des Drehkommutators: | ≤0.005mm |
HS-Code: | 84581100 | ||
Markieren: | Drehmaschine mit Rotor,Drehmaschine |

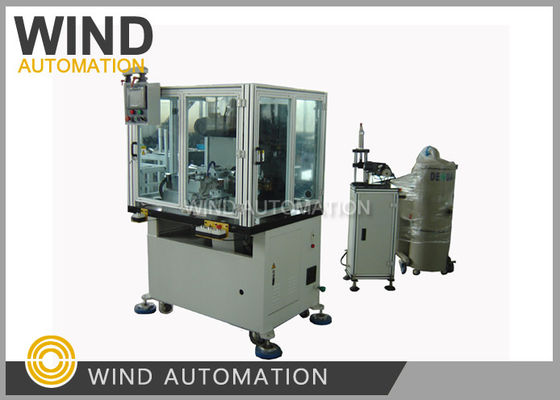

Gleichstrommotor Armatur Doppelschneider Kommutator Oberflächendrehmaschine WIND-3A-PL
Anwendung:
PMDC-Motor-Armatur Kommutator, Mischer, Vakuumreiniger, Kraftwerkzeug, Automobil-Armatur
Drehen und Fräsen der Oberfläche des Kommutators, damit es polieren und glänzen, Kommutator drehen und Burr
Der Entferner kann dem Kommutator helfen, gut mit Kohlenstoffbürste zu arbeiten.
Wie viele Achsen gibt es in einer Drehmaschine?
|
Dreiachsige Drehung mit drei Servosystemen |
Die kleinste verarbeitete Armatur |
Lamination OD 22,7 mm ((0,89 Zoll), Schacht Durchmesser 3,0 mm
Kommutator OD 7,0 mm
|
Schnittwerkzeug für Drehmaschinen |
Ein- oder zweiteilige Optionen (in unterschiedlicher Drehrichtung)
|
Vorteile:
1.Genaue Steuerung mit dreiachsiger Servovorrichtung
2. Zwei Schneidmaschinen können gleichzeitig unterschiedliche Drehrichtungen einstellen
hohe Anforderungen an die Drehung der Kommutatoroberfläche
3. bessere Rundheit und glänzende Oberfläche des Kommutators zu erlangen, die
kann gut mit Kohlenstoffbürste arbeiten, um Funken und Lärm zu reduzieren
Spezifikation:
Rundheit des Kommutators: ≤ 0,005 mm
(abhängig vom Kommutatormaterial des Benutzers, der Qualität der Armaturenwelle und des Lagers) Qualität der Position)
Schmalheit: ≤Ra 0,4Abhängig von der Qualität der Armaturen des Kunden)
Schutzgehalt: Ф20~Ф82mm
Schachtlänge: 32 ~ 250 mm
Schacht OD: Ф3~Ф16mm
Kommutator OD: Ф8~Ф40mm
Max. Schneidvolumen: erstes Schneiddurchschneiden Max. 0,15 mmin der Durchmesserrichtung des Kommutators)
Geschwindigkeitsregelungsbereich: 0~60Hz
Z-Richtung Schneiderzufuhrgeschwindigkeit: auf dem Touchscreen einstellbar, schrittlos einstellbar
Z-Richtungs-Schneider-Rücklaufgeschwindigkeit: eingestellt auf Programm
X-Richtungsschneider-Zuführgeschwindigkeit: auf dem Touchscreen einstellbar, schrittlos einstellbar
Drehgeschwindigkeit des X-Richtungsschneiders: Programm eingestellt
Z-Richtung Schneidlänge: auf dem Touchscreen einstellbar,
Max. kann 4mal unterschiedliche Schneidlänge festlegen ((Max 30mm)
Fahrt in Richtung Z: max. 50 mm
Produktionseffizienz: ganzer Zyklus≤12sec/pczweimal geschnitten)
Luftdruck: 4 bis 6 kg/cm2
Einrichtung: Diamant-V-Form-Zeitschrift
Gesamtleistung: 2,2 kW
Maschinenleistung: 50/60Hz AC230V±10%Einphasen)
Leistung der Bohrmaschine: 50/60Hz AC230V±10%Einphasen)
Leistung des Staubsauger: 50/60Hz AC380V±10%drei Phasen)
Gewicht: etwa 1.100 kg
Maschinenabmessungen: 1100 mm x 1100 mm x 1830 mm3
Maschine zum Drehen von Oberflächen:
Drehen der Kommutator Pinsel Spur Bereich wird durch die Verwendung eines Diamant-spitzen Werkzeug erreicht
auf einem Präzisionsmaschinenrutscher montiert, angetrieben von einem bekannten japanischen Servomotor der Marke Mitubishi AC,
Umdrehen und Fräsen der Oberfläche des Kommutators, damit sie poliert und glänzt.
