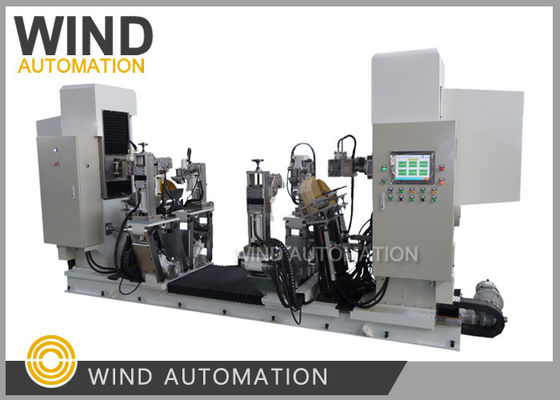

Automatische Statormaschine mit vier Armen
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Kritischer Faktor: | Es bestimmt die Fähigkeit, Motoren herzustellen | Arbeitsplatz: | Kombinierte Maschine |
|---|---|---|---|
| Größe des gehandhabten Drahtes: | 3 mm*8 mm, AWG9, AWG0 | Herstellung von Haarnadeln: | Schneiden, Entmahlen und Formen |
| Zykluszeit: | Die Zykluszeit im Zusammenhang mit der Drahtlänge | HS-Code: | 84798110 |
Automatische Statormaschinen mit vier Armen
Die Bogenformmaschine ist sehr wichtig für die Motorenproduktion.
Wind Automation hatte viele russische Kunden beliefert.
Eigenschaften
(1)Diese Maschine verwendet eine digitale Steuerung, die durch ein CNC-proportionales Servohydraulikventil durchgeführt wird.angezeigt, geändert, auf dem Bildschirm gespeichert, aufbewahrt werdenkann mehr als 1000 Stück erreichen, alle Parameter können jederzeit aufgerufen werden, Spulenparameter und automatische Detektionswerte auf dem Bildschirm angezeigt werden.
Wind Automation hatte viele russische Kunden beliefert.
Eigenschaften
(1)Diese Maschine verwendet eine digitale Steuerung, die durch ein CNC-proportionales Servohydraulikventil durchgeführt wird.angezeigt, geändert, auf dem Bildschirm gespeichert, aufbewahrt werdenkann mehr als 1000 Stück erreichen, alle Parameter können jederzeit aufgerufen werden, Spulenparameter und automatische Detektionswerte auf dem Bildschirm angezeigt werden.
(2) Diese Ausrüstung kann automatisch und sukzessive den Prozeß der Formung der Spulen von der Fusiform bis zu den Produktspulen abschließen.
(3) Die Spulenöffnung, der Winkel, die Nasenhöhe, der Bogen, die Kontrolle genau nach der Formung, keine Neugestaltung der Form mehr erforderlich;
(4)Das End-Top-Bogen-System dieser Ausrüstung verwendet einen Multi-Board-Verbindungstyp.Spezifikation der Anforderungen an die Endformung der Spule;
(5) Die Klemme dieser Ausrüstung kann 0~140° eingestellt werden, die linearen Kanten und der Enddrehwinkel werden nicht abgestürzt,und die Clip-Sperre fest und bewegen sich nicht im Formprozess, um keine mechanischen Schäden zwischen Spulen zu gewährleisten, die Isolierung zwischen den Kreisen der Spule ist intakt, um eine zuverlässige elektrische Leistung der Spule zu gewährleisten;
(6) Diese Ausrüstung hat eine sehr einfache Lösung für das Rebound-Problem der Spule.
Sie sind unabhängige Systeme, sie passen sich an und kompensieren sich, ohne sich gegenseitig zu stören.
Spezifikation
Spezifikation
1Die Gesamtlänge der Fusiformen beträgt 580-3200 mm. Die maximale Breite der T-Spule beträgt 120 mm.
2• Spulenlinie: 400 bis 2200 mm. Projektionslänge an den Enden nach dem Formen: 75 bis 560 mm.
3,Max. eingeschlossener Winkel zwischen zwei linearen Seiten: 0~70°, entsprechend für vordere und hintere Winkel einstellbar, Gesamtwinkel 0~140°;
4,Gesamtbreite der Spulenöffnung (Spitch): 100~800mm.
5"Coil-Abschnitt (Breite × Höhe): 7 ~ 30 mm × 12 ~ 70 mm, min. 7 × 12 mm, max. 30 × 70 mm, jeweils 2 Schläger vorne und hinten;
6,Durchmesser der Spulennaht: φ24, φ39;
7,Neigung des Spulennabenteils: 0~30°;
8Höchsthöhe des Nasenteils: -80~300 mm;
9, Oberbogenhöhe: 0~250mm, max. kann bei großer Öffnung 350mm erreichen;
10"Formpräzision: Winkel < ± 0,2°. Öffnung der Formiermaschine < ± 0,25 mm ~ ± 0,75 mm;
11,Spulenformzyklus: in 1 bis 2 Minuten;
12"Systemdruck der hydraulischen Pumpenstation: 8Mpa, Ölrohr-Widerstandsdruck: > 20Mpa;
13Andere Normen haben auch die gerade Länge: 1600mm, 2500mm, 3200mm.
