Außenrotor-Ventilator-Motor-Stator-Schlitze Liner-Papier-Einsatzmaschine WIND-IP-3

Außenrotor-Ventilator-Motor-Stator-Schlitze Liner-Papier-Einsatzmaschine WIND-IP-3

Anwendung:

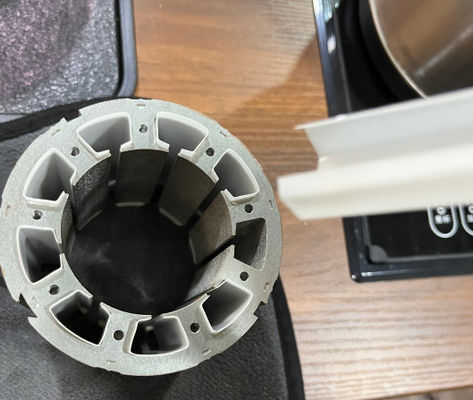

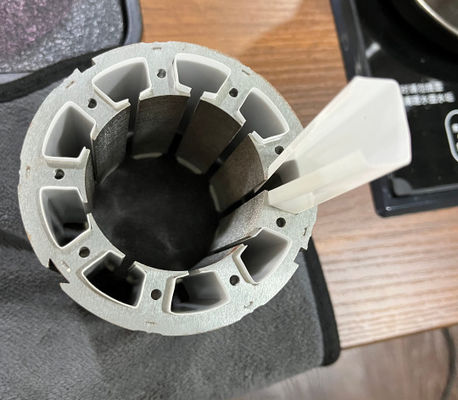

Diese Papiereinsatzmaschine bildet, schneidet und steckt das Isolationspapier Polyester an BLDC Motor Stator Slot,

Das Verfahren besteht darin, zu formen, zu schneiden, einzufügen und zu indexieren, um den nächsten Schlitz zu erreichen.

Wiederholen Sie die Aktion, bis alle eingestellten Armaturenplätze fertig sind.

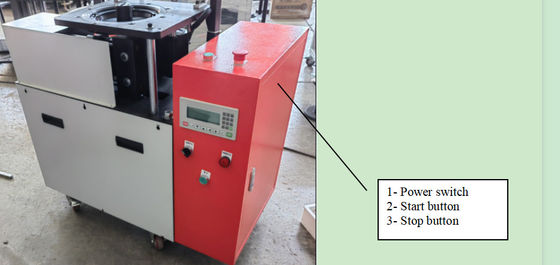

1Diese Papierform- und Einfügemaschine besteht aus einem Satz 0,75 kW Motor, einem Reduktor mit Bremse, einem Satz Papierzufuhrgurt und einer Zuführkiste aus gekrümmten Zahnrädern, einem Satz Werkzeugen, einemein Schrank sowie ein Karosserierahmen.

2Diese Maschine ist voll mechanisiert, und die Zuführkiste füllt das Werkzeug mit Isolationspapier, mit einem Werkzeugboden, Stanznadeln und einem Schneider.Wenn das Papier an die Position geschickt wirdDer Papierschneider schneidet das Papier und drückt es in den Boden des Werkzeugs, dann schlägt die Nadel nach unten, drückt das Papier in das Werkzeug, drückt es, dann schlägt es nach oben.so, dass geformtes Papier in den Werkstückkörper eingeführt wirdNach dieser, Nadel zurückkehrt, dreht sich der Trennrad, das Getriebe bewegt sich nach vorne. Ein Schlitz ist fertig, dann den zweiten Schlitz einfügen.und es wird automatisch nach einem Zyklus stoppen.

3.Diese Isolationspapier-Einsatzmaschine kann automatisch Papiereinsetzen, Laden und Entladen manuell erfolgen.Die Breite sollte der Länge des Werkstückstapeln entsprechen.

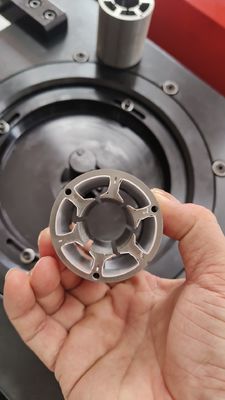

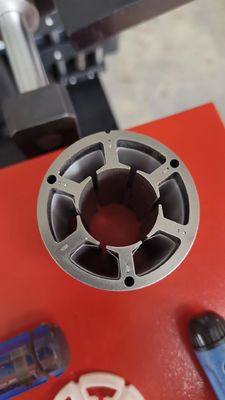

4.Diese BLDC-Motor-Stator-Schlitze-Linermaschine eignet sich für Stator-Arbeitsstück mit 8 ~ 48 Schlitzen. Es kann automatische Papierzufuhr, Formierung und Winkeldrehung durchführen.

Bitte klicken Sie auf das Foto unten, um das Funktionsvideo zu sehen
