Arbeitsplatz: | Eine Station | Haarnadeldrehungsstufe: | Neuer vertikaler Typ anstelle des horizontalen Typs |
---|---|---|---|
Steuerung: | PLC | Drehvorrichtung: | Servomotor |
Anwendung: | Gleichstrommotorstarter für Fahrzeuge | Nach Verkäufen: | Ingenieur zur Verfügung, um eine Lösung zu geben |
Markieren: | Hydrauliklagerpresse,Maschine für Kugellagerpressen |

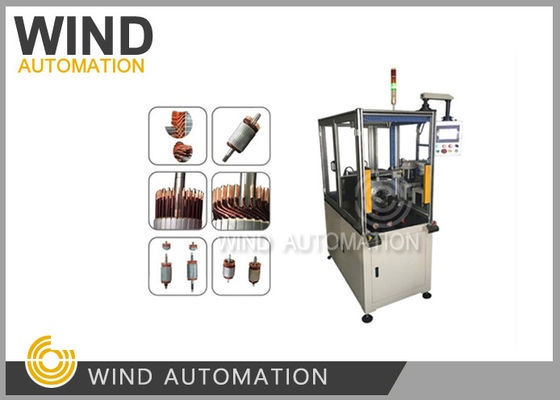

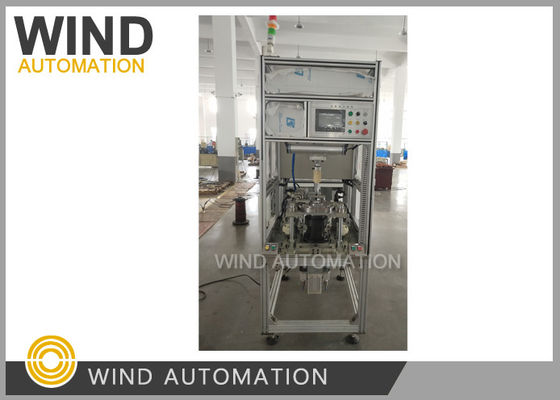

Haarnadeldrehmaschine vertikaler Typ Neues Produkt China Lieferant Armaturenkopfdrehmaschine
Wettbewerbsvorteile:
1.Neue Haarnadeldrehmaschine des vertikalen Typs, anstelle der horizontalen Drehdrahtdrehung der Starterarmatur,
2.Servomotor steuert den Drehwinkel, der auf dem Touchscreen eingestellt werden kann
3Einfach zu wechseln.
Drehmaschine Anwendungen:
Vorbereitungen | Verstärkungsdrahtdrehen |
Antriebsgeneratoren für den Automobilbereich | Kraftfahrzeug Verstärkungsdraht Twisting |
Starter der Flugzeugindustrie | Drehen von Kabeln der Raumfahrtstarterarmatur |
BSG für Hybridfahrzeuge | Elektroauto-Statordrahtdrehen (zwei Schichten, vier Schichten) |
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
Ausstattung und Funktionen der Haarnadeldrehmaschine:
(1) Die Karosserie ist aus Winkelstahl, gesprüht, Farbe: Computerasche.
(2) Das Blech wird in derselben Farbe wie der Rahmen besprüht und die Arbeitsplatte fein gemahlen.
(3) Schneider-Schaltanlage, Niederspannung und Hauptschalter.
(4) Taiwan AIRTAC-Zylinder, Magnetventil und pneumatische Einheit (Dreier).
(5) Mitsubishi PLC Programmsteuerung, WEINVIEW Mensch-Maschine-Schnittstelle
(6) Delta-Servomotor, Taiwan Präzisionsplanetenreduktor
(7) Lineare Anleitung: Taiwan HIWIN
(8) Mit Einwirkung / automatischer Funktion wird der Fehler automatisch gestoppt.
(9) Mit Ausgangs-Einstellung, Produktionszahl, Verzögerung usw.
Haupttechnische Kennzahlen der Ausrüstung:
(1) Betriebsspannung: 380 VAC 50 Hz
(2) Arbeitsdruck: MPa 5. 0 ≥
(3) Ausrüstungseffizienz: ca. 15 Sekunden pro Stück
(4) Gewicht der Ausrüstung: ca. 900 kg
(5) Grundausrüstungsgröße: 900*1100*1950mm
Haarnadeldrehmaschine Arbeitsprozess:
Manually put the rotor into the positioning sleeve → press the start button with both hands → tighten the cylinder to tighten the rotor → insert the cylinder action → servo motor twist→ Rebound → Eject → Servo Return → Complete
Bitte klicken Sie auf den folgenden Link, um das Video der vertikalen Haarnadeldrehmaschine zu sehen
Siehe auch: https://youtu.be/Er-Q0rgR9nw
Shanghai Wind Automation Equipment Co.,Ltd. mit Schwerpunkt in der Wicklungsanlage für die Herstellung von Motoren wie
Wicklung der Armatur,Wicklung des Stators,Wicklung der Spulen,Wicklung des Rahmens,Wicklung der Nadel des BLDC-Stators,Wicklung der Zähne,Wicklung des automatischen Wechselstrommotors,Wicklung der Armatur mit Schlitten,
Anschlussbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungsbefestigungen
Auch die Fertigungslinie für Armaturen mit untereinander stehenden Maschinen
Die Maschine der Baureihe WIND-AWF ist hauptsächlich für das Formen von Haarnadeln mit runden und flachen Scheiben bestimmt.
Ihr rundes 3,15-mm-Kupfer ist im normalen Bereich, den die Maschine verarbeiten kann.
Einige der Maschinen-Demo-Videos und Spezifikationen,
Für eine Wickellösung wenden Sie sich an Wind Automation!
Siehe auch: https://vimeo.com/144114802
Siehe auch: https://vimeo.com/169939571
