Produktdetails:
Zahlung und Versand AGB:
|
Die Situation: | Neues | Steuerung: | 4 Achsen CNC |
---|---|---|---|
Arbeitsplatz: | Einzelne Station | Wellenmessgerät: | Unter 0,8 mm AWG24 |
Automatisch: | Vollautomatisch | Maschinen-Farbe: | Weiß oder nach Kundenanforderung |
Nachverkäufe Windgeschwindigkeit: | Ingenieure für die Auslandservice von Maschinen | ||
Markieren: | Nadelwickler,Bldc-Wicklungsmaschine |

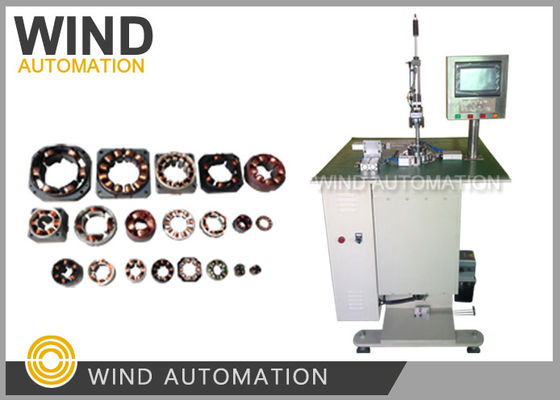

CNC 4-Achsen-Kamm-Indexing-Dünndraht unter 0,5 mm Statornadel WickelmaschineWIND-3-Nadel
(1)Anwendung
Motor mit Kapuze, Motor mit Haarkurbel, Servomotor, Bürstenloser Motor, Schrittmotor, Ventilatormotor,
Blattloser Lüftermotor, Massagesesselmotor, Elektrogerätemotor und andere Arten von bürstenlosen Gleichstrommotoren.
(2)Wettbewerbsvorteile
Diese Maschine kann 3 Schlitze gleichzeitig winden.
(Sechs Slots in 2 Zeiten, 9 Slots in 3 Zeiten)
(3)Parameter
Durchmesser des Drahtes | 0.1 mm bis 0,8 mm (AWG20 bis AWG38) |
Arbeitsplatz | Einzelne Station |
Stator-ID | 12 mm bis 80 mm |
Stator OD | 20 mm bis 100 mm |
Statorstapelhöhe | 3 mm bis 70 mm |
Schlitze | 2 bis 24 Schlitze |
Geschwindigkeit | 0 bis 500 Dreh/min |
Stromversorgung | 220V,50Hz |
Abmessung | 800 mm * 800 mm * 1500 mm |
Gewicht | etwa 330 KGS |
(4)Ausstattung
Steuerung: 4 Achsen CNC
Führungsschraubstange: TBI
Touchscreen: Weinview 7'
Hauptmotor (Windung): Mige Servomotor 1,2 kW
Aufstellmotor: Shenli-Reduktor
Indeksiermotor: Kangrun 34HY9401-32B Schrittmotor (Cam-Antrieb)
Sensor: Panasonic
Schalter-Stromversorgung: mittleres Gut
Lager: NSK
Für die Herstellung und Inbetriebnahme der Maschine sind folgende Muster erforderlich:
1Stator-Stack 5 Stück ohne Wicklung
2Wundstator 1 Stück
3Ein Kupferdraht reicht für 15 Statoren.
BLDC-typische Anwendungen
BLDC-Motor hat eine breite Palette von Anwendungen, wie Automotive, Werkzeuge, industrielle industrielle Steuerung,
Im Allgemeinen kann BLDC in folgende drei Hauptzwecke unterteilt werden:
Kontinuierliche Belastung, Variable Belastung, Positionierungsanwendung
1. Kontinuierliche Belastung
Diese Art von Anwendung wird hauptsächlich in Bereichen eingesetzt, die eine bestimmte Drehgeschwindigkeit erfordern, aber eine geringe Drehgeschwindigkeit haben.
Anforderungen an die Genauigkeit der Drehzahl, z. B. bei Anwendungen wie Ventilatoren, Pumpmaschinen,
Diese Art der Anwendung ist in der Regel relativ kostengünstig und besteht hauptsächlich aus einer offenen Schleife.
2. Anwendungen mit variabler Last
Diese Kategorie bezieht sich hauptsächlich auf Anwendungen, bei denen die Drehzahl des Motors innerhalb eines bestimmten
In solchen Anwendungen sind höhere Anforderungen an die Eigenschaften von Hochgeschwindigkeiten und die dynamische
Die Reaktionsmerkmale des Motors sind gut.
In der Automobilindustrie sind die Steuerung von Ölpumpen, elektrische Steuerungen, Motorsteuerungen und
In der Luftfahrt gibt es auch viele Anwendungen, wie
In diesem Bereich werden oft motorische Rückkopplungsgeräte verwendet.
zur Bildung von halböffnen und geschlossenen Schleifen zur Steuerung verwendet. Dies erfordert komplexe Steuerungsalgorithmen,
Die Erhöhung der Komplexität der Steuerung erhöht auch die Systemkosten.
3. Positionierung Anwendung
Die meisten Anwendungen der industriellen Steuerung und Automatisierung fallen in diese Kategorie.
Das System hat daher spezielle Anforderungen an die
die dynamische Reaktion und das Drehmoment der Drehzahl des Motors, und diese Anwendungen müssen möglicherweise auch geändert werden
Der Motor kann in konstanten Geschwindigkeiten, Beschleunigung, Verringerung arbeiten
Dies führt zu höheren Ansprüchen an die
Normalerweise verwendet diese Art der Steuerung geschlossene Schleife Steuerung, auch mit Drehmoment, Geschwindigkeit und Position
Sie können auch mit einem elektrischen Encoder und einer synchronisierenden Ausrüstung ausgestattet werden.
Diese Sensoren werden manchmal zur Messung der relativen Position und
Einige dieser Prozesssteuerungen, mechanische Steuerungen und
Transportkontrollen fallen in diese Kategorie.
Im Allgemeinen haben bürstenlose Motoren ein hohes Drehmoment-/Geschwindigkeitsverhältnis, gute dynamische Eigenschaften, hohen Wirkungsgrad,
Langlebigkeit, geringer Lärm, breiter Geschwindigkeitsbereich und einfache Herstellung im Vergleich zu herkömmlichen Bürsten
Ausgezeichnete Eigenschaften, insbesondere die Leistung pro Volumenstück
Diese hervorragenden Eigenschaften ermöglichen es, in Anwendungen, die an Größe und Gewicht anfällig sind, verwendet zu werden.
make BLDC hat ein sehr breites Anwendungsspektrum im Bereich der industriellen Steuerung, der Automobilindustrie,
Luft- und Raumfahrt und so weiter!
