Dynometer BLDC Motor Stator Elektromotortestgerät Gleichstromwiderstand Induktivität Überspannung Isolation Hi-Pot Rotation

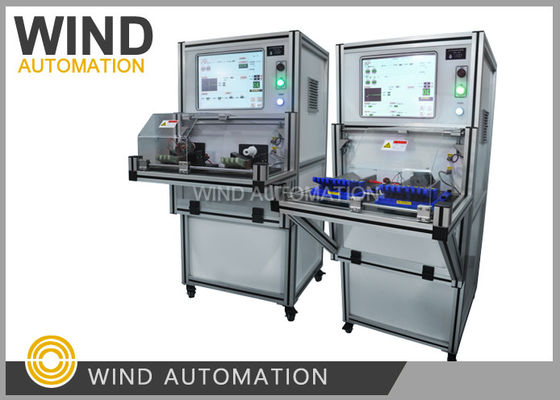

Dynometer BLDC Motor Stator Tester Gleichstromwiderstand Induktivität Überspannung Isolation Hi-Pot Rotation WIND-DTS-300

(1)Wettbewerbsvorteile von Stator-Tessmaschinen

    1- Prüfobjekte Modulbau,

Jedes Prüfobjekt, einschließlich Gleichstromwiderstand, Induktivitätsprüfung, Überspannungstest, Isolierwiderstand,

Hi-pot wurde auf eine separate Prüfplatine moduliert.

2Diese Testmaschine wurde jeden Monat 15 bis 20 Stück für die Motorenhersteller geliefert.

(2)Prüfobjekte

1. Gleichstromwiderstandsprüfung (einschließlich 3-Phasen-Gleichgewichtsprüfung, Phasengleichgewichtsprüfung)

Prüfbereich: 0,001Ω--1000Ω

Prüfschleife: maximal 4 Schleife (erweiterbar)

Wiederholung des Tests: ≤ ± 0,5%

Prüfmethode: Vier Punkte mit automatischer Korrektur der Umgebungstemperaturfunktion

Oder Temperaturkompensation des Infrarotsensors (optional)

Kann temperaturbedingte Widerstandsveränderungen beseitigen

2. Induktivitätsprüfung

Prüfbereich:0.1 μH 999 H

Prüfschleife: maximal 4 Schleife (erweiterbar)

Wiederholung der Prüfung: ≤ ± 1,0%

Prüfmethode: Vier Punkte gewährleisten die Genauigkeit

3Überspannungstest

Hochspannung zwischen den Phasen

Prüfbedingungen: AC 100V-3000V einstellbar

Pulsspitze:0.5msec

Probenahmefrequenz: 0 - 20 MHz

Prüfschleife: 4 Schleife

Wiederholung der Prüfung:< ± 2,5%

Beurteilungsmethode:nach Flächenunterschied ((empfindlich auf Induktivität und Energieverlust)

Standardwellenform ist Weiß, OK-Wellenform ist Grün, NG-Wellenform ist Rot

4. Isolierwiderstand

Prüfungszustand: Gleichspannung 500 V / 1000 V

Leistungsumfang: 0,1 MΩ-1000 MΩ

Toleranz: ±2,5%

5. Hi-pot (Dielektrische Leistung) AC 100-1000V

Prüfzeit: 1 bis 10 Sekunden (0,1 Sekunden/Zeit)

Reichweite:0.1 bis 20 mA

Toleranz: ≤ ± 2,5%

6. Prüfung der Drehrichtung

Im Uhrzeigersinn/gegen den Uhrzeigersinn


(3)Technische Daten

(4)Zykluszeit

Ungefähr 6 Sekunden.

HS-Code:9030390000

Siehe auch: https://youtu.be/AABYT
