Produktdetails:
Zahlung und Versand AGB:
|
Typ der Wicklung: | Verstärkungsschraubdraht | Typ des Motors: | Elektrowerkzeug, Bohrer, Hammer, Ranhura, Schleppschalter |
---|---|---|---|
Wickelnde Methode: | Flyer Winding nicht Nadel Winding | STATION: | Einer Station zwei Flieger |
Maschinen-Farbe: | Weiß oder nach Kundenanforderung | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
NCM-Nr. / HS-Code:: | Maschine zur Spulenwicklung 8479811000 | ||
Markieren: | Rotorwickler,Dynamische Auswuchtmaschine |

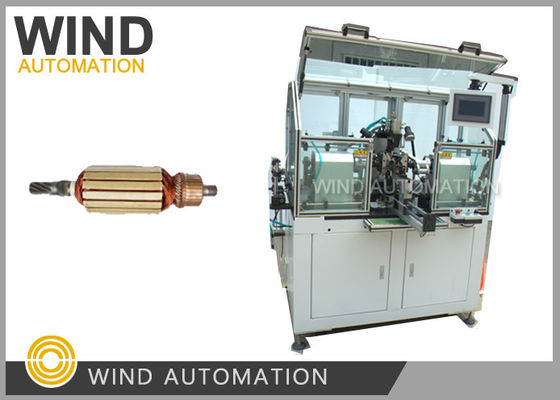

PMDC Rotor-Riser-Kommutator-Armatur AWG16 bis AWG30 Kupferdrahtwickler
Die WIND-ST-TD2B
Anwendung:
mit einer Breite von mehr als 20 mm
Vorteile:
1. für Armaturen mit dünnem Kupferdraht,
Maschine hatte gute Rückkopplung der Wicklung AWG30 ((0,25mm) Kupferdraht Durchmesser Armatur
2. Für Armaturen mit dickem Draht kann die Maschine WIND-ST-TD2B AWG16 (1.35mm) Armaturen verarbeiten
3.Keine Notwendigkeit, mit einer speziellen Kommutator-Slotmaschine zu arbeiten
4. 98% Ertragsrate über gewährleistet, wenn die Qualität des Schlittenkommutators gut ist
5Bis jetzt ist es die beste Maschine in China für die Wicklung von Schlitz-Armaturen.
Parameter:
Stromversorgung: 220V, 50HZ
Motor: Wickelmotor von Mitsubshi mit 1000 Watt
Anordnung des Mitsubshi 400W Servomotors
Mitsubshi 400W Servomotor mit Index
Durchmesser des Drahtes:0.45 mm bis 1,25 mm
Einheit OD: 70~250 mm
Spindel: 0 bis 1500 Rpm
Kurve Nr. 0-999
Luftdruck: 0,5-0,7Mpa
Luftangriff
Gebrauchsanweisung:
Man legt die Armatur manuell an und drückt den "Start"-Knopf, die Maschine macht Klemmen, Haken, Wickeln, Indexieren
automatisch und wiederholt, bis eine Armatur vollständig geschnürt ist.

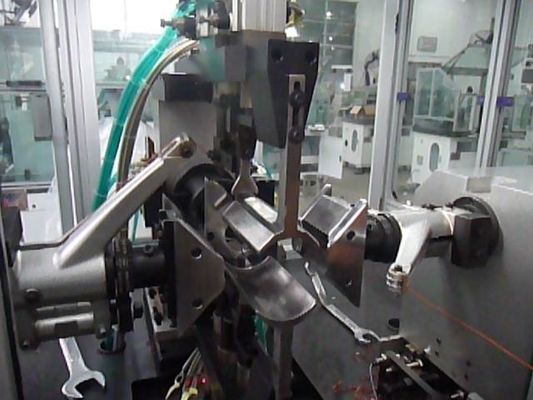

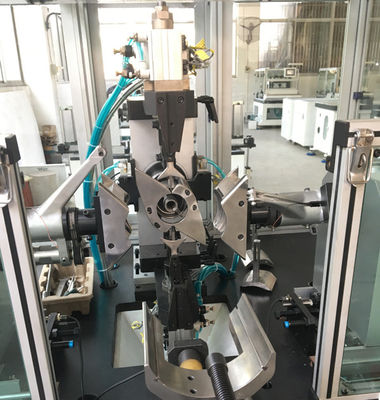

Die Wickelmaschine WIND-ST-TD2B wickelt die Armatur mit einem Riser-Kommutator.
Es hat doppelte Flyer, um die Wicklung zu machen und mit automatischen Draht schneiden, Klemmen Struktur, unterstützende Draht
Einfügung der Wicklungsgeschwindigkeit.
Artikel | Name | Typ | Anzahl |
1 | Spindel-Rotationsgurt | 165 L | 1pc |
2 | Indekserung des Drehbandes | 182XL | 1pc |
3 | Gürtel | 102XL | 2 Stück |
4 | Sicherung | RTFördermittel | 2 Stück |
5 | Sicherung | RTFördermittel | 2 Stück |
6 | Keramikdrahtrad | ¢6 | 2 Stück |
7 | Sensor | Die Ausrüstung ist ausgerichtet auf | 1pc |
8 | Sensor | Die in Absatz 1 genannten Angaben sind zu beachten. | 1pc |
9 | V-Lager | 1pc | |
10 | FDS016 | 1pc | |
11 | Ausguss für Draht | 1pc | |
Werkzeug | |||
Artikel | Name | Typ | Anzahl |
1 | Innerer Sechseckenschlüssel | 8 Stück | 1 Satz |
2 | Öffnen Sie den Schlüssel | 13 bis 16 mm | 1pc |
3 | Schrauben mit Schlitten | 1.5' | 1pc |
4 | Kreuzschraube | 4' | 1pc |
5 | Schraubenschlüssel | 8 Stück | 1 Satz |
6 | Zwischenschrauben | aus rostfreiem Stahl | 1pc |
7 | Diagonale Zangen | 1pc | |
1pc |
Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
