Geeignete Wicklmaschine für Neustart Produkt Klein BLDC 50W-500W Motor
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Winder-Station: | Zwei oder vier Stationen | Ständer Od: | ø10 ~ 120 mm |
|---|---|---|---|
| Stapelhöhe: | 10 ~ 100 mm | Draht-Größen-Strecke: | 0.1mm~1.0mm (AWG18 bis AWG38) |
| Automatisch: | Voll automatisch kann dünnes Draht dickes Draht | Maschinen-Farbe: | Weiß oder nach Kundenanforderung |
| Windgeschwindigkeit: | 600 U/min | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |

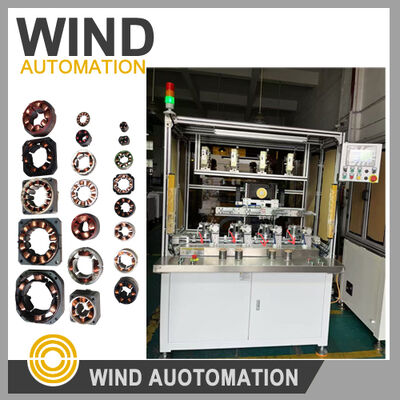

Geeignete Wicklmaschine für Neustart Produkt Klein BLDC 50W-500W MotorWIND-BLDC-2
(1)Anwendung
Diese Nadelwickelung kann sowohl den Inslot- als auch den Outrunner-Stator wickeln.
mit vier AchsenYaskawa-Servomotor,Windler ist flexibel in der Bewegung,
Die MaßnahmenEinfüllen, Verkreuzen, Wickeln und Schlitzen, Schneiden erfolgen automatisch
(2)Vorteile
1Durch die Bewegung der Düse nach oben und unten und die Drehung des Statorkerns kann er in jede Spur geschwungen werden.
Daher, durch die Änderung der Computer Wicklung Verfahren,
Die Wicklungen können auf Statoren mit unterschiedlicher Kernstapelhöhe und unterschiedlicher Schlittennummer eingestellt werden.
2- Jede Betrieb Anomalie und Fehlerstatus werden aufgefordert, in der Mensch-Maschine zu betreiben und zu erhalten
Dialogmodus.
3Die Anzahl der Nähfüße kann beliebig durch den Faden und die angegebene 360°-Position festgelegt werden.
Sie können aufgehalten werden, wodurch die Gewindeeinfache,bequeme und die gesamte Produktionszeit verkürzt wird.
4Bei der Wicklung kann die Anzahl der Spulen in jeder Schicht flexibel geändert werden, um die
Wicklungsmodus verschiedener Statortypen.
5Die Produktprogrammierung ist einfach und praktisch, mit einer einzigartigen speziellen Software,
Unbegrenzter Upload- und Downloadspeicher, leicht zu beherrschen mit einfacher Ausbildung.
6. Da die Inline-Slot-Aktion durch das Hochleistungssteuerungssystem und
der Yaskawa-Servomotor, die Stabilität der Position des inline emaillierten Drahtes
Der Präsident. - Nach der Tagesordnung folgt die Aussprache über den Bericht (Dok.
7Jede Einheit ist standardisiert, leicht zu ersetzen und leicht zu demontieren.
8Alle Werkzeuge sind sehr einfach zu wechseln innerhalb von 1 Minute erwarten
(3)Parameter
|
Produktbezeichnung: |
|
|
Wird nicht mehr verkauft. |
F0,10 mm ≈ F1,0 mm |
|
Drehgeschwindigkeit: |
50 bis 600 R/min |
|
Wickelmethode: |
Nadelwicklung |
|
Statorstapellänge: |
10 mm ≈ 100 mm (0,39' ~ 3,94') |
|
Stator-ID: |
Φ36mm Φ60mm |
|
Statorüberdosierung: |
Für den Fall, dass die Ausrüstung mit einer Breite von mehr als 20 mm nicht ausgestattet ist, ist die Ausrüstung mit einer Breite von mehr als 20 mm zu verwenden. |
|
Pole Nr.: |
2,4,6,8,12, 24, 36 |
|
Luftdruck: |
0.5MPa ≈ 0,7 MPa |
|
Spannung: |
380V/50HZ, dreiphasige Vierdraht |
|
Leistung: |
7 kW |
|
Abmessungen: |
1000 ((W) × 800 ((D) × 1600 ((H) mm |
|
Gewicht: |
ca. 1200 Kilo |
Für die Herstellung und Inbetriebnahme der Maschine sind folgende Muster erforderlich:
1Stator-Stack 5 Stück ohne Wicklung
2Wundstator 1 Stück
3Ein Kupferdraht reicht für 15 Statoren.
Bitte klicken Sie auf das Video unten, um die Maschine zu sehen, wie sie funktioniert
