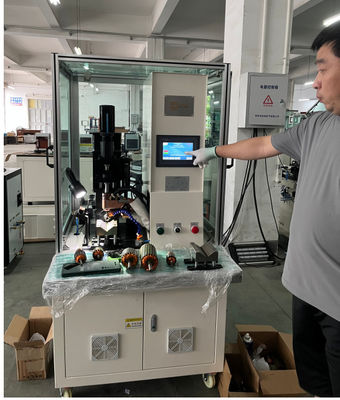

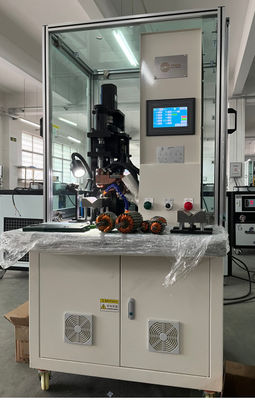

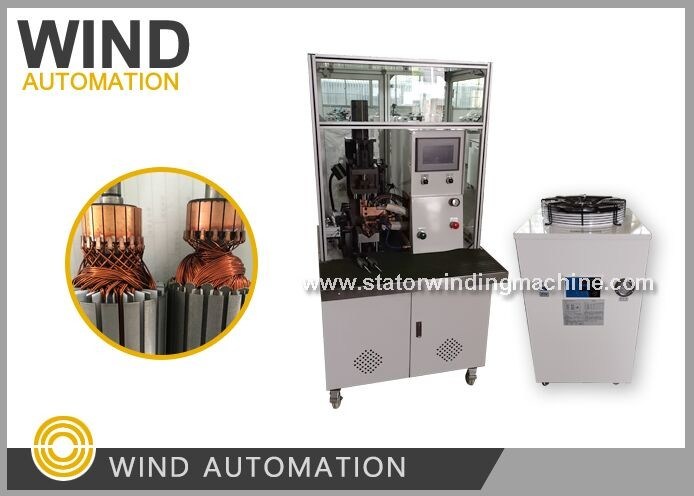

DC-Motor-Anker-Kommutator-Füger-Schweiß-Schmelz-Löt-Heißprägemaschine

DC-Stromversorgungs-Punktschweißmaschine zum Verschmelzen von Ankerkommutatoren, Heißverstemmen WIND-DC-CW003



(1) Anwendung:

PMDC-Motoranker mit Hakenkommutator, Steigkommutator



(2) Vorteile:




(3) Frage und Antwort zur Verschmelzungs-Lötmaschine:
   (Wie wählt man eine geeignete Schweiß-Verschmelzungs-Heißverstemmmaschine aus)

1- Sind der Strom und die Zeit jedes Segments einstellbar?

--- Ich denke, Ihre Frage bezieht sich darauf, eine gleichmäßige und konstante Verschmelzungsqualität für jedes Segment zu erreichen,
Die DC-Stromversorgungsmaschine mit hoher Frequenz hat einen gleichmäßigen und konstanten Ausgangsstrom, der eine gleichmäßige Schweißqualität gewährleistet,

Auf dem Maschinenparameter-Einstellbildschirm gibt es 6 Abschnitte für die Einstellung von Schweißstrom und -zeit für Anker mit vielen Haken, wie z. B. 63 Haken,
und für einen 24-Haken-Kommutator können Sie den Schweißparameter in 3 Stufen aufteilen, indem Sie die Balkennummer auf 1+22+1 = 24 einstellen oder die Einstellung auf 1+1+1+2+3+16 = 24 aufteilen
unter Berücksichtigung der Aufheizzeit für die Elektrode und der tatsächlichen Situation,

In der tatsächlichen Produktion stellt ein Benutzer die Balkennummer in Abschnitt 1 einfach auf 24 ein,

2- Wie wird der Elektrodenabstand kontrolliert?
--- Der empfohlene Abstand beträgt etwa 1,5 mm bis 2 mm, sollte mehr als 1 mm betragen, falls der Kommutator-Außendurchmesser eine gewisse Abweichung aufweist
Sie können dies mit einer 1,5 mm dicken Ware als Lehre überprüfen

3- Gibt es ein Lineal, um diesen Abstand zu messen und zurückzumelden?
--- Noch kein Lineal, nur der Bediener beobachtet,

4- Wie wird der von der Elektrode auf den Haken ausgeübte Druck eingestellt und kontrolliert?
--- Mit unterschiedlichen Größen der Druckfeder kann der Druck eingestellt werden, für eine grobe Steuerung mit der Feder, für eine leichte Steuerung mit der Schraube oben
    und der neueste Typ WIND-TMI-3 mit Servomotor zur Steuerung des Drucks

5- Gibt es eine Wägezelle zur Steuerung dieses Drucks?
--- Noch nicht
Wind Automation Hydraulik- und Servo-Pressmaschine für Kommutator,
Die Wellenplatzierung hat diese Art von Wägezelle, die den Druck steuern und anzeigen kann,
Wir wenden dies später auf die neue Verschmelzungsmaschine WIND-DC-CW003 mit Servogerät zur Druckregelung an,
Dies wird für lokale Benutzer angewendet, die dies zuerst benötigen

6- Wie wird der Verschmelzungsstrom gesteuert, wird er konstant gehalten? Stromrückmeldung?
--- Der konstante Verschmelzungsstrom wird durch die Spannung gesteuert


7- Was sind die Schritte des Verschmelzungszyklus, wie wird jeder Teil dieses Zyklus eingestellt? (SEHR WICHTIG)
--- Der Verschmelzungszyklus besteht darin, dass die Elektrode den Kommutatorhaken berührt, dann den Kommutatorhaken drückt, den Druck hält und freigibt
Bitte überprüfen Sie die Grafik des Verschmelzungszyklus auf dem angehängten Foto
Dieser Zyklus hängt von vier Faktoren ab,
dem Kontaktflächenbereich von Elektrode und Kommutatorhaken, dem Druckwert, der Haltezeit des Drucks, der Verschmelzungsspannung
Sie können einen besten Zyklus durch Teamarbeit dieser vier Faktoren erhalten,
Die Zykluszeit von WIND-DC-CW003 kann 0,4 Sekunden pro Schlitz erreichen, die schnellste in Chinas Motoranker-Verschmelzungsmaschinen bis jetzt

Hochfrequenz 15 kHz gewährleisten den reinen DC-Ausgangsstrom, während einige Verschmelzungsmaschinen 2 kHz, 4 kHz keine Hochfrequenz haben
Der konstante Strom kann sicherstellen, dass jedes Segment ohne Zögern verschmolzen wird, daher ist die DC-Stromversorgung schneller und spart Strom

8- Gibt es ein Warnzeichen für schlechtes Verschmelzen?
--- Ja, die Maschine hat diese Funktion




(4) Parameter der Verschmelzungsmaschine:

Drahtdurchmesser: 0,01~1,2 mm

Anker-Außendurchmesser: 20~100 mm

Anker-Stapelhöhe: 10~100 mm

Kommutator-Außendurchmesser: 8~70 mm

Luftquelle: 5~7 kg/cm2

Schweißleistung: 10~30 kW

3-phasig AC 380 V 50~60 Hz

Gewicht: ca. 350 kg

Verschmelzungsstromversorgung: Wind Automation selbst entwickelte Hochfrequenz 15 kHz, 500~5000 A

Steuerungssystem: Japan Mitsubishi SPS

Indexierungssteuerung: Japan Mitubishi Servo-Positioniersystem 7'' Touchscreen



(5) Merkmal:

1)  Kommutator-Punktschweißmaschine, Leiter-Heißverstemmen, Verschmelzen für dünnen oder großen Draht, Hochfrequenz

     Inverter-Schweißen und Heißverstemmen des Kommutators mit kleinem, großem Draht, dünnem und großem Draht, mit separater

     Kühlwasservorrichtung (fungiert als Klimaanlage)

2)  Der Schweißvorgang hängt von der tungstenstabfläche, dem Druck, der Schweißzeit, dem Spannungswert ab

3)  Der Anker-Außendurchmesser, die Wellengröße hängen von der Vorrichtung ab

     Anker-Außendurchmesser normaler Bereich 20~60 mm

     Welle unter 16 mm Wellengröße

(6) Feedback internationaler Kunden:

 Im Jahr 2025


Bitte klicken Sie auf den Link unten, um das Video anzusehen
